KWALIFIKACJA ELM2 - CZERWIEC 2017 (test 2)

PYTANIE NR 2.
W instrukcji montażu urządzenia elektronicznego podano, że jeden z układów scalonych należy umieścić na podstawkach typu DIP8 (DIL8). Na którym rysunku przedstawiono podstawkę tego typu?

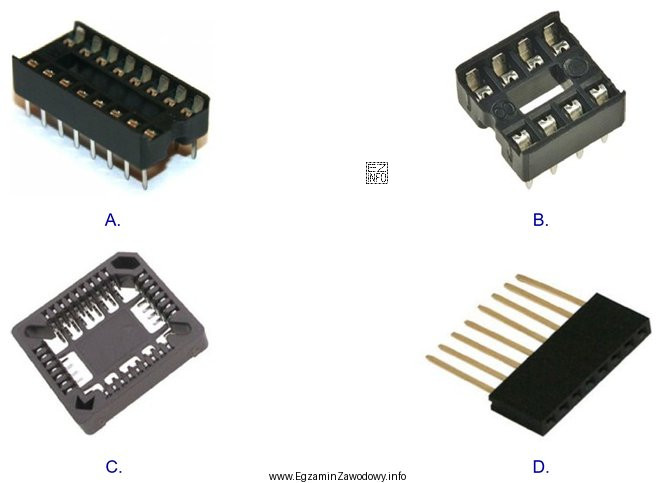

Ilustracja przedstawia cztery różne podstawki do układów scalonych, oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Podstawka DIP8 (DIL8) jest przeznaczona dla układów z 8 wyprowadzeniami w układzie dwa rzędy po 4. Na rysunku należy więc wybrać podstawkę z charakterystycznym układem 2×4 oraz typowym znacznikiem orientacji (np. nacięciem).

Pełne wyjaśnienie:

Oznaczenie DIP8 (spotyka się też zapis DIL8) dotyczy podstawki dla układu scalonego w obudowie przewlekanej, który ma łącznie 8 wyprowadzeń rozmieszczonych w dwóch równoległych rzędach. W praktyce oznacza to układ 2×4 (po cztery piny z każdej strony).

Aby poprawnie rozpoznać podstawkę DIP8 na rysunku, warto zastosować prostą procedurę:

  • Policz miejsca na wyprowadzenia (otwory/piny): musi ich być 8.
  • Sprawdź układ: powinny być dwa rzędy, a nie jeden rząd oraz nie większa liczba (np. 14, 16).
  • Zwróć uwagę na orientację: często widoczne jest nacięcie/znacznik, który pomaga ustalić położenie pinu 1 układu w podstawce.

Odpowiedź "B" jest poprawna, ponieważ przedstawia podstawkę spełniającą definicję DIP8: dwurzędową ośmiopinową. Pozostałe rysunki są niepoprawne, gdy pokazują inną liczbę wyprowadzeń (np. większą pod układy DIP14/DIP16), inny typ elementu montażowego (np. złącze), albo układ wyprowadzeń niezgodny z 2×4. Na egzaminie najczęstszym błędem jest wybór "podobnej" podstawki bez policzenia pinów — samo podobieństwo kształtu nie wystarcza.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Podstawka DIP8 (DIL8) to element montażowy do osadzania układów scalonych przewlekanych z 8 wyprowadzeniami. Ma dwa rzędy styków po 4, dzięki czemu układ można łatwo wymieniać bez ponownego lutowania.
Najpewniejsza metoda to policzenie wyprowadzeń: musi być ich 8 w układzie 2×4. Dodatkowo często widać znacznik orientacji (np. nacięcie), który pomaga ustalić położenie pinu 1.
Podstawka ułatwia serwis i testy: układ można wyjąć i włożyć ponownie bez przegrzewania go lutownicą. Zmniejsza to ryzyko uszkodzeń termicznych i ułatwia wymianę elementu w razie awarii.
W praktyce spotyka się oba zapisy dla tego samego typu obudowy/podstawki: dwurzędowej ośmiopinowej. Najważniejsze jest, by element pasował liczbą i układem wyprowadzeń do układu scalonego.
Najczęściej wybiera się podobną podstawkę o innej liczbie pinów (np. 14 lub 16), bo wygląda "prawie tak samo". Drugi typowy błąd to brak kontroli orientacji i włożenie układu odwrotnie względem znacznika.
Gdy liczy się minimalna wysokość urządzenia, odporność na wstrząsy lub niezawodność połączeń w trudnych warunkach, często lutuje się układ bezpośrednio. Podstawka dodaje połączeń stykowych, które mogą się utleniać lub luzować.
Trzeba dopasować znacznik na układzie (np. kropka lub nacięcie oznaczające pin 1) do znacznika na podstawce i nadruku na PCB. W praktyce zawsze warto porównać to z rysunkiem montażowym płytki.
Obudowa DIP8 to forma wykonania samego układu scalonego (ma 8 nóżek). Podstawka DIP8 to oddzielny element, który lutuje się do PCB, a dopiero w nią wkłada się układ w obudowie DIP8.
W elementach przewlekanych bardzo często spotyka się raster 2,54 mm, ale na egzaminie kluczowe jest przede wszystkim rozpoznanie układu 2×4 i liczby pinów. Raster może pomóc, jeśli rysunek pokazuje siatkę/rozstaw.
Ćwicz identyfikację: liczba wyprowadzeń (8/14/16), układ (1×N czy 2×N), oraz znaczniki orientacji. Pomaga też przegląd kart katalogowych i rysunków montażowych PCB, bo tam te elementy są pokazane w praktycznym kontekście.
info

Statystycznie 65% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że podstawka DIP8 (DIL8) jest przeznaczona dla układów z 8 wyprowadzeniami w układzie dwa rzędy po 4.

Materiały:

  • Podręcznik do podstaw elektroniki: obudowy elementów i montaż THT/SMD
  • Karty katalogowe układów scalonych w obudowach DIP-8 (sekcja "Package/Mechanical data")
  • Materiały dydaktyczne z montażu elektronicznego: rozpoznawanie złącz, podstawek i rastrów
