KWALIFIKACJA BUD2 - STYCZEŃ 2017



PYTANIE NR 21.

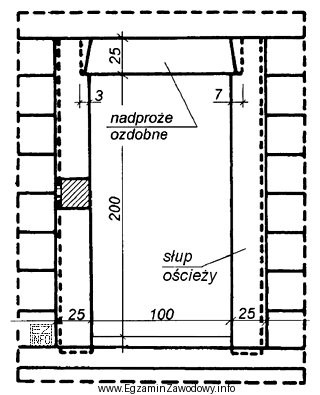

W jaki sposób należy połączyć słupy ościeży z wieńcami podczas montażu ściany z otworem przestawionym na rysunku?
Ilustracja przedstawia techniczny rysunek konstrukcji ściany z otworem, który jest częścią egzaminu zawodowego dla cieśli w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawne jest połączenie słupów ościeży z wieńcami przez osadzenie wpustów w czopach belek oraz pozostawienie szczeliny przy górnym wieńcu. Taki luz montażowy ogranicza ryzyko zakleszczeń i uszkodzeń w strefie otworu, gdy konstrukcja drewniana pracuje (np. osiadanie i odkształcenia).

Pełne wyjaśnienie:

W strefie otworów (drzwiowych/okiennych) elementy ściany muszą nie tylko przenosić obciążenia, ale też umożliwiać bezpieczną pracę konstrukcji. Dlatego połączenie słupów ościeży z wieńcami powinno być wykonane jako złącze ciesielskie (wpust w czopie), a jednocześnie z uwzględnieniem luzu montażowego przy górnym wieńcu.

Odpowiedź "Słupy wstawić wpustami w czopy belek, pozostawiając pomiędzy słupami a górnym wieńcem szczelinę." jest właściwa, ponieważ łączy dwa wymagania:

  • Pewne ustalenie geometryczne i przeniesienie sił dzięki połączeniu wpustowo-czopowemu, typowemu dla robót ciesielskich.
  • Możliwość kompensacji przemieszczeń (np. osiadania, skurczu/pęcznienia drewna, ugięć elementów nad otworem) przez pozostawienie szczeliny, aby słupy nie "podparły" na sztywno górnego wieńca.

Dlaczego pozostałe odpowiedzi są błędne lub mniej właściwe w kontekście pytania:

  • Wariant z wpustami i czopami, ale ze "szczelnym dopasowaniem" pomija ideę szczeliny. Ciasne dosunięcie może prowadzić do klinowania, przenoszenia niepożądanych sił na ościeże i problemów z utrzymaniem wymiaru otworu.
  • Warianty oparte wyłącznie o łączniki metalowe zmieniają charakter rozwiązania na typowo łącznikowe i nie odpowiadają wskazanemu w odpowiedzi poprawnej sposobowi osadzenia w złączu ciesielskim; dodatkowo "dokładne dopasowanie" przy górze nadal nie rozwiązuje ryzyka wynikającego z pracy konstrukcji.
  • Wariant z łącznikami metalowymi i szczeliną uwzględnia co prawda luz, ale w pytaniu sprawdzana jest technologia połączenia oparta o wpusty i czopy, a nie dobór łączników. W kontekście robót ciesielskich to rozróżnienie jest istotne.

Wskazówka egzaminacyjna: w zadaniach o montażu otworów w ścianach drewnianych zwracaj uwagę na słowa sugerujące pracę konstrukcji. Gdy w grę wchodzi otwór i elementy nad nim, często kluczowe jest pozostawienie kontrolowanego luzu zamiast "idealnego" dopasowania na styk.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wieniec w ścianie drewnianej?
Wieniec to poziomy element konstrukcyjny (belka) w ścianie drewnianej, który łączy słupy i usztywnia ustrój. Może występować jako wieniec dolny i górny. Jego zadaniem jest m.in. rozprowadzenie obciążeń oraz utrzymanie geometrii ściany.
Co oznacza połączenie wpustem i czopem w ciesielstwie?
To klasyczne złącze ciesielskie: czop jest występem uformowanym na końcu elementu, a wpust (gniazdo/wybranie) przyjmuje ten występ. Takie połączenie pomaga ustalić elementy względem siebie i przenieść siły bez polegania wyłącznie na łącznikach.
Dlaczego zostawia się szczelinę między słupem a górnym wieńcem?
Szczelina pozwala na kontrolowany luz montażowy, gdy konstrukcja drewniana pracuje: może dochodzić do osiadania, skurczu/pęcznienia i ugięć. Bez szczeliny elementy mogłyby się klinować, deformować otwór lub przenosić niepożądane obciążenia na ościeże.
Jakie błędy są typowe przy montażu słupów ościeży?
Częsty błąd to dążenie do "idealnego" dopasowania na styk wszędzie, także przy górnym wieńcu. Innym błędem jest zastąpienie złącza ciesielskiego przypadkowymi łącznikami metalowymi bez analizy funkcji połączenia. Na egzaminie szukaj odpowiedzi uwzględniającej zarówno złącze, jak i luz.
Czy łączniki metalowe zawsze są złą odpowiedzią w robotach ciesielskich?
Nie. Łączniki metalowe są powszechnie stosowane, ale w pytaniach egzaminacyjnych często sprawdza się konkretne rozwiązanie technologiczne, np. złącze czopowo-wpustowe. Jeśli pytanie dotyczy "jak połączyć" i podaje kontekst złączy ciesielskich, sama odpowiedź o łącznikach może nie trafiać w klucz.
Jak rozpoznać w pytaniu, że chodzi o luz montażowy?
Wskazówkami są sformułowania o otworach, ościeżach, elementach nad otworem oraz montażu ściany. Jeśli istnieje ryzyko zmiany wymiaru otworu lub pracy drewna, poprawna technologia często przewiduje szczelinę/tolerancję. Na testach to zwykle pojedyncze słowo "pozostawić szczelinę" jest rozstrzygające.
Jakie elementy tworzą ościeże w ścianie drewnianej?
Ościeże w ścianie drewnianej to strefa otworu, tworzona głównie przez słupy ościeżowe (pionowe elementy przy krawędzi otworu) oraz elementy poziome współpracujące z wieńcem i strefą nad otworem. Ich rola to utrzymanie wymiaru otworu i przeniesienie obciążeń.
Kiedy dopasowanie "na styk" może zaszkodzić konstrukcji drewnianej?
Gdy elementy mogą zmieniać wymiary lub przemieszczać się względem siebie, dopasowanie "na styk" bywa ryzykowne. W drewnie znaczenie mają zmiany wilgotności, skurcz i pęcznienie, a także osiadanie. W strefie otworów może to skutkować klinowaniem, pęknięciami i deformacją otworu.
Jak przygotować się do pytań o połączenia ciesielskie na egzaminie?
Warto powtórzyć nazwy i funkcje podstawowych złączy (czop, wpust, nakładka), a także typowe miejsca ich użycia. Ćwicz rozpoznawanie, czy pytanie sprawdza: rodzaj złącza, cel technologiczny (usztywnienie, praca konstrukcji) czy zasady montażu otworów. Pomaga też analiza rysunków detali.
Jak odróżnić słup ościeżowy od zwykłego słupa ściany?
Słup ościeżowy znajduje się bezpośrednio przy krawędzi otworu i współpracuje z jego obramowaniem. Zwykłe słupy rozstawia się rytmicznie w polu ściany. W praktyce słup ościeżowy jest krytyczny dla utrzymania wymiaru otworu i często ma specyficzny sposób połączenia z wieńcami.
info

Około 39% zdających odpowiada poprawnie na to pytanie. bardzo trudne

Według specjalistów z branży: "Poprawne jest połączenie słupów ościeży z wieńcami przez osadzenie wpustów w czopach belek oraz pozostawienie szczeliny przy górnym wieńcu."

Źródła:

  • Szczegółowe informacje wymagają materiałów specjalistycznych (podręcznik/rysunek technologiczny dla montażu ściany z otworem przestawionym) – nie został dostarczony w treści zadania.

Materiały:

  • Podręczniki i skrypty do robót ciesielskich (działy: złącza ciesielskie, ściany drewniane, otwory w ścianach)
  • Materiały dydaktyczne szkół branżowych dotyczące ścian ryglowych/szkieletowych
  • Instrukcje technologiczne producentów systemów ścian drewnianych (sekcje montażu otworów i słupów ościeżowych)
Zobacz też:
