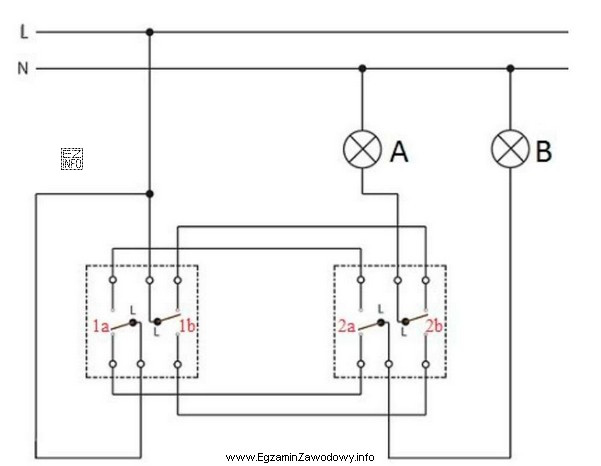

Aby ustalić, które klawisze sterują poszczególnymi żarówkami, trzeba czytać schemat montażowy "po przewodach", a nie sugerować się samą numeracją klawiszy. W praktyce oznacza to odnalezienie na rysunku zacisków klawiszy 1a, 1b, 2a, 2b i prześledzenie, do jakich przewodów (i dalej: do jakich zacisków opraw A/B) są one podłączone.
Poprawne jest wskazanie: "Klawisze 1a i 2a sterują żarówką B, a klawisze 1b i 2b sterują żarówką A", ponieważ z połączeń na schemacie wynika, że tory prądowe prowadzące do żarówki B są załączane przez klawisze oznaczone "a" (w obu miejscach sterowania), a tory prowadzące do żarówki A są załączane przez klawisze oznaczone "b".
Pozostałe odpowiedzi są błędne, bo zakładają inne przyporządkowanie par klawiszy do obwodów, niż wynika z rysunku:
- Warianty łączące klawisze z jednego łącznika (np. 1a i 1b) z jedną żarówką są typową pułapką "symetrii" – na schemacie klawisze jednego aparatu mogą należeć do różnych obwodów.
- Warianty zamieniające A z B odzwierciedlają częsty błąd nieuwagi: student poprawnie rozpoznaje pary klawiszy, ale przypisuje je do niewłaściwej oprawy, nie sprawdzając końcowego punktu połączenia.
- Warianty "krzyżujące" pary (np. 1a z 2a do A zamiast do B) wynikają zwykle z przerwania śledzenia przewodu na rozgałęzieniu lub skrzyżowaniu linii.
Na egzaminie warto stosować prostą procedurę: (1) zaznacz na schemacie lampę A i lampę B, (2) od każdej lampy cofnij się przewodami do aparatów łączeniowych, (3) zapisz, które oznaczenia klawiszy leżą w danym torze. To minimalizuje ryzyko "zgadywania" na podstawie samych numerów.
