Sterowanie oświetleniem z dwóch niezależnych miejsc (np. początek i koniec korytarza) wykonuje się klasycznym układem schodowym. W praktyce oznacza to zastosowanie dwóch łączników schodowych oraz dwóch (czasem trzech, zależnie od rozwiązania) żył pełniących rolę przewodów korespondencyjnych pomiędzy łącznikami.
Idea działania jest prosta: do pierwszego łącznika doprowadza się przewód fazowy, a drugi łącznik podaje fazę na oprawę. Położenia obu łączników decydują, czy faza "przechodzi" przez zestaw styków i czy obwód do lampy jest zamknięty. Dlatego poprawny schemat musi pokazywać logiczną możliwość zarówno włączenia, jak i wyłączenia światła z dowolnego z dwóch punktów.

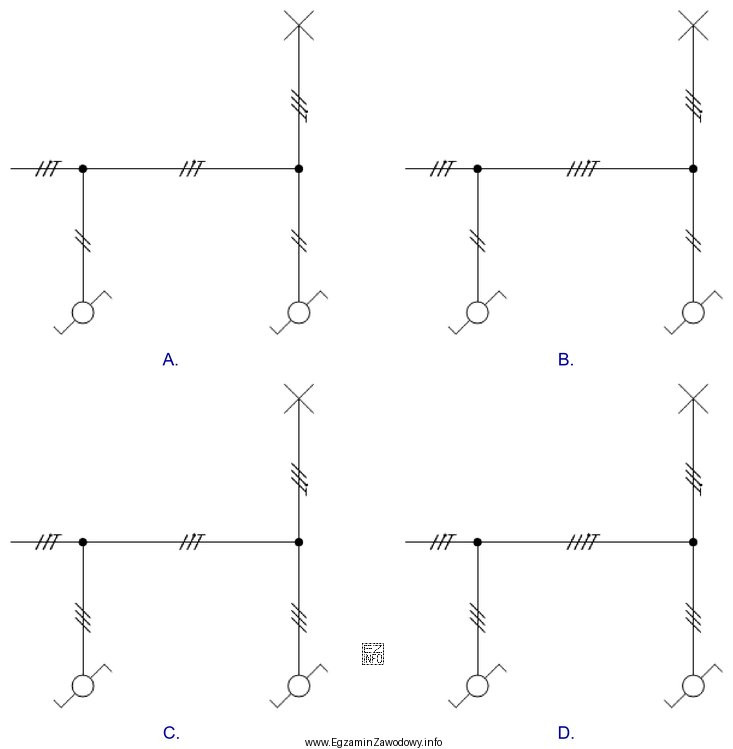

Najczęstsze błędy widoczne na schematach (czyli powody, dla których pozostałe rysunki mogą być niepoprawne) to:
- zastosowanie niewłaściwego typu łącznika (np. dwa łączniki jednobiegunowe), co nie zapewnia przełączania toru między dwoma punktami,
- błędne połączenie przewodów korespondencyjnych (skrzyżowanie lub zwarcie żył), przez co układ nie ma poprawnych stanów pracy,
- rozłączanie przewodu neutralnego zamiast fazowego, co jest typową pułapką przy analizie schematu i jest niepożądane z punktu widzenia bezpieczeństwa i zasad wykonania instalacji,
- pomylenie układu schodowego z krzyżowym: układ krzyżowy stosuje się do sterowania z trzech lub większej liczby miejsc i wymaga dodatkowego łącznika krzyżowego między schodowymi.
Odpowiedź wskazana jako poprawna odpowiada schematowi, w którym dwa łączniki schodowe są połączone w sposób umożliwiający sterowanie jednym punktem świetlnym z dwóch miejsc, bez "martwych" położeń i bez nieprawidłowego przerywania toru neutralnego.
