W tego typu zadaniach kluczowe jest rozróżnienie dwóch zjawisk: zmiany prędkości ruchu (dławienie przepływu) oraz zmiany momentu rozpoczęcia ruchu (opóźnienie czasowe w sterowaniu).

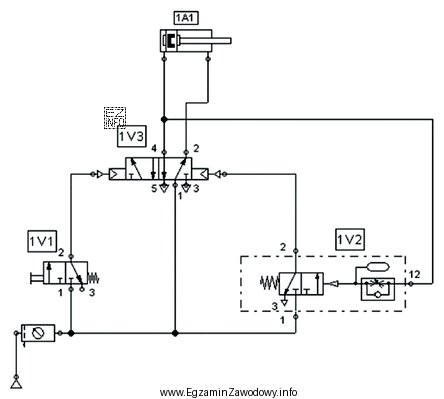

Jeżeli przycisk sterujący zaworu 1V1 zostanie naciśnięty tylko na krótko, układ dostaje impuls sterujący, który inicjuje ruch siłownika 1A1 w kierunku wysuwu. Sam fakt, że sygnał jest krótkotrwały, nie przesądza jeszcze o natychmiastowym powrocie, bo w układzie może występować element podtrzymania lub opóźnienia reakcji w torze sterowania.
Poprawna odpowiedź wskazuje sekwencję: wysuw, a następnie wsuw po czasie ustawionym na 1V2. Oznacza to, że 1V2 wprowadza zwłokę czasową dla sygnału odpowiedzialnego za rozpoczęcie ruchu powrotnego (np. opóźnia przełączenie sterowania na wsuw lub opóźnia zanik/pojawienie się sygnału sterującego w odpowiedniej gałęzi).
- Odpowiedź mówiąca o "wysunie się z opóźnieniem ustawionym na 1V2 i natychmiast wsunie się" miesza role elementów: opóźnienie zostaje przypisane do wysuwu, a nie do powrotu, oraz zakłada brak zwłoki po zwolnieniu przycisku.
- Wariant "wysunie się powoli z dławieniem zależnym od ustawienia 1V1 i natychmiast wsunie się" błędnie przenosi uwagę na regulację prędkości (powoli) i przypisuje dławienie niewłaściwemu miejscu, zamiast analizować funkcję 1V2 jako elementu czasowego.
- Stwierdzenie "wysunie się powoli i tak samo się wsunie, zależnie od ustawionego dławienia na 1V2" interpretuje 1V2 jako element dławiący wpływający na oba kierunki ruchu. W zadaniu 1V2 jest powiązany z czasem, więc opis "po czasie ustawionym" jest istotą działania, nie symetryczne dławienie.
Wskazówka egzaminacyjna: przy pytaniach o reakcję na krótki impuls zawsze sprawdzaj na schemacie, czy w torze sterowania jest element czasowy (zwłoka) oraz czy dotyczy on wysuwu czy powrotu. To pozwala odróżnić odpowiedzi o opóźnieniu od odpowiedzi o "powolnym ruchu".
