KWALIFIKACJA ELM6 - STYCZEŃ 2023



PYTANIE NR 24.
W jakiej kolejności należy załączać styczniki, aby rozruch silnika indukcyjnego, pierścieniowego przebiegł łagodnie i bezpiecznie?
W jakiej kolejności należy załączać styczniki, aby
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:

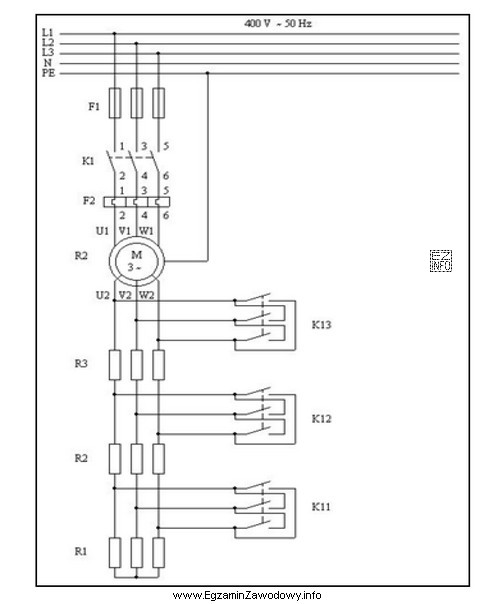

Rozruch silnika pierścieniowego powinien odbywać się w sposób umożliwiający płynne zwiększanie prędkości obrotowej silnika, co zapewnia uniknięcie gwałtownych przeciążeń mechanicznych i elektrycznych. Styczniki powinny być załączane w kolejności umożliwiającej stopniowe zmniejszanie oporu w obwodzie wirnika, co jest realizowane przez załączanie kolejnych stopni oporników rozruchowych. Zgodnie z przedstawionym schematem, stycznik K1 jest głównym stycznikiem załączającym silnik, a styczniki K11, K12 i K13 służą do stopniowego wyłączania sekcji oporników rozruchowych. Dlatego poprawna kolejność załączania styczników to K1 (załączenie silnika), a następnie K11, K12, K13 (stopniowe wyłączanie oporników rozruchowych).
