KWALIFIKACJA MEC3 - CZERWIEC 2015



PYTANIE NR 12.

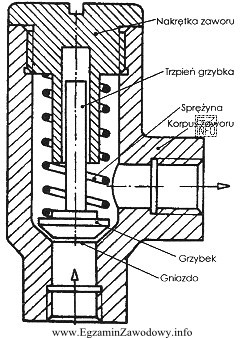

W jakiej kolejności powinien odbywać się montaż zaworu przelewowego przedstawionego na rysunku?
Ilustracja przedstawia przekrój zaworu przelewowego, co jest istotne w kontekście egzaminu zawodowego dla technika mechanika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prawidłowy montaż zaworu przelewowego wynika z funkcji elementów:
Najpierw grzybek musi być osadzony w gnieździe, aby zapewnić szczelne zamknięcie. Następnie zakłada się sprężynę na trzpień grzybka, a na końcu nakrętkę, którą dokręca się w celu wstępnego dociśnięcia sprężyny i regulacji pracy zaworu.

Pełne wyjaśnienie:

W zaworze przelewowym (z grzybkiem dociskanym sprężyną) kolejność montażu nie jest przypadkowa, bo każdy krok przygotowuje prawidłowe ułożenie kolejnego elementu oraz zapewnia właściwą współosiowość i szczelność w strefie grzybek–gniazdo.

Dlaczego poprawna kolejność to: osadzić grzybek w gnieździe → nałożyć sprężynę na trzpień grzybka → nałożyć nakrętkę na trzpień grzybka → dokręcić nakrętkę?

  • Grzybek w gnieździe na początku – grzybek jest elementem zamykającym przepływ. Musi prawidłowo "usiąść" w gnieździe, aby powierzchnie przylegały i aby trzpień był prowadzony zgodnie z osią zaworu. To minimalizuje ryzyko przekoszenia.
  • Sprężyna na trzpieniu – sprężyna działa osiowo, więc powinna być prowadzona przez trzpień. Taki montaż ułatwia utrzymanie sprężyny w osi i zapobiega jej spadaniu lub klinowaniu się przy składaniu.
  • Nakrętka po sprężynie – nakrętka (regulacyjna/dociskowa) służy do ustawienia wstępnego napięcia sprężyny. Logiczne jest, że zakłada się ją dopiero wtedy, gdy sprężyna już znajduje się we właściwym miejscu.
  • Dokręcanie na końcu – docisk sprężyny wykonuje się po ustawieniu wszystkich elementów. W przeciwnym razie można "złapać" elementy w złej pozycji i utrudnić doszczelnienie grzybka.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Warianty sugerujące zakładanie sprężyny na nakrętkę wprowadzają ryzyko nieosiowego prowadzenia sprężyny i utrudniają kontrolę ułożenia elementów podczas składania.
  • Warianty zakładające montowanie kilku elementów poza korpusem i osadzanie "pakietu" są typowym błędem: łatwo wtedy o przekoszenie grzybka, podwinięcie sprężyny lub nieprawidłowe ułożenie w gnieździe.
  • Odpowiedzi, w których kolejność jest mieszana (np. sprężyna/nakrętka przed osadzeniem grzybka), pomijają kluczową zasadę: najpierw element zamykający i jego gniazdo, potem elementy docisku i regulacji.

Wskazówka egzaminacyjna: gdy widzisz w odpowiedziach grzybek, gniazdo, sprężynę i nakrętkę, szukaj kolejności zgodnej z funkcją: szczelność (grzybek) → docisk (sprężyna) → regulacja (nakrętka).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zawór przelewowy i do czego służy?
Zawór przelewowy ogranicza maksymalne ciśnienie w układzie (najczęściej hydraulicznym). Gdy ciśnienie przekroczy nastawę, zawór otwiera przepływ do powrotu/zbiornika, chroniąc pompę, przewody i siłowniki przed przeciążeniem.
Jakie elementy ma typowy zawór przelewowy z grzybkiem?
Najczęściej występują: korpus, gniazdo, grzybek (element zamykający), trzpień prowadzący, sprężyna dociskowa oraz nakrętka lub śruba do regulacji wstępnego napięcia sprężyny.
Dlaczego grzybek osadza się w gnieździe przed założeniem sprężyny?
Bo grzybek odpowiada za szczelność i musi prawidłowo przylegać do gniazda. Dopiero gdy element zamykający jest ustawiony osiowo, sprężyna może go dociskać równomiernie. Odwrotna kolejność zwiększa ryzyko перекoszenia i nieszczelności.
Jak rozpoznać na rysunku technicznym grzybek i gniazdo zaworu?
Na przekroju gniazdo jest zwykle częścią korpusu z powierzchnią uszczelniającą (stożkową lub płaską). Grzybek to ruchomy element przylegający do gniazda, często o kształcie stożka/talerzyka, połączony z trzpieniem.
Co się może stać, gdy sprężyna zostanie założona w złej kolejności?
Może dojść do nieosiowego ułożenia sprężyny, jej klinowania, ocierania o korpus lub niewłaściwego docisku grzybka. Skutkiem bywa niestabilna nastawa, przecieki, a nawet brak ochrony przed nadciśnieniem (zawór nie otworzy się przy właściwym ciśnieniu).
Jaką rolę pełni nakrętka w zaworze przelewowym?
Nakrętka (regulacyjna/dociskowa) ustawia wstępne napięcie sprężyny, czyli siłę docisku grzybka do gniazda. Zwiększenie docisku zwykle podnosi ciśnienie otwarcia, a zmniejszenie docisku – obniża je (zależnie od konstrukcji zaworu).
Czy montaż zaworu przelewowego zawsze wymaga rysunku złożeniowego?
W praktyce najlepiej korzystać z rysunku lub instrukcji producenta, bo szczegóły (np. podkładki, uszczelnienia, kolejność regulacji) mogą się różnić. Ogólna zasada kolejności elementów bywa podobna, ale bez dokumentacji łatwo pominąć drobny, krytyczny detal.
Jakie błędy są najczęstsze przy składaniu zaworów ze sprężyną?
Typowe pomyłki to: pominięcie elementu dystansowego/podkładki, założenie sprężyny poza prowadzeniem, dokręcanie regulacji przed prawidłowym osadzeniem grzybka, zanieczyszczenia na gnieździe oraz mylenie nakrętki regulacyjnej z nakrętką mocującą.
Jak sprawdzić po montażu, czy zawór przelewowy działa poprawnie?
Po montażu wykonuje się kontrolę szczelności i próbę działania: obserwuje się, czy przy wzroście ciśnienia zawór otwiera się w przewidywalnym zakresie i czy po spadku ciśnienia domyka się bez przecieków. W praktyce robi się to na stanowisku testowym lub w układzie z manometrem.
Jak przygotować się do pytań egzaminacyjnych o kolejność montażu zaworów?
Ćwicz łączenie funkcji elementu z kolejnością: szczelność (grzybek/gniazdo) → docisk (sprężyna) → regulacja (nakrętka/śruba). Warto też przeanalizować kilka rysunków przekrojowych i opisać montaż własnymi słowami krok po kroku.
