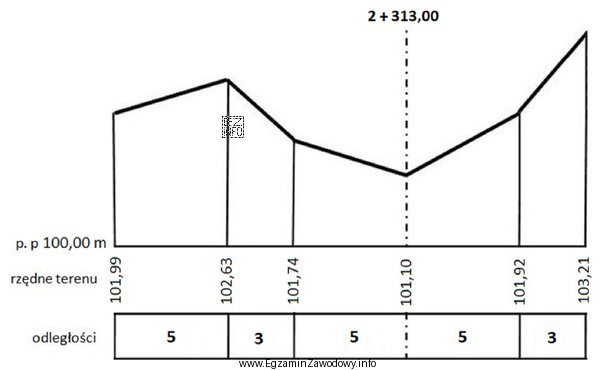

Profil poprzeczny (przekrój poprzeczny) w geodezji inżynieryjnej jest "przecięciem" terenu i/lub projektowanej konstrukcji w płaszczyźnie prostopadłej do osi trasy. Każdy taki przekrój musi mieć jednoznacznie określone położenie wzdłuż trasy, najczęściej podane jako kilometracja (pikietaż) liczona od punktu odniesienia 0/0.
Odczyt odległości od 0/0 polega na:
- zidentyfikowaniu na rysunku oznaczenia kilometrażu/pikietażu przypisanego do danego profilu poprzecznego,
- upewnieniu się, że zapis zawiera część kilometrową i metrową (np. "2 km 313 m"),
- przepisaniu wartości dokładnie w tej samej konwencji, bez zaokrąglania.
Odpowiedź "2 km 313 m" jest poprawna, ponieważ odpowiada typowemu zapisowi: od punktu 0/0 wzdłuż osi trasy odłożono 2 kilometry i dodatkowo 313 metrów, a w tym miejscu wykonano dany przekrój.
Pozostałe odpowiedzi są błędne z typowych powodów egzaminacyjnych:
- "2 km 300 m" odzwierciedla częsty błąd uproszczenia lub zaokrąglenia do "pełnych setek metrów", zamiast wiernego odczytu.
- "23 km 13 m" może wynikać z przestawienia cyfr lub mylenia separatorów w zapisie (np. odczyt "2 313" jako "23 13").
- "231 km 30 m" jest typowym przykładem błędu skali rzędu wielkości: dopisanie lub błędne przesunięcie cyfr powoduje nielogicznie duży kilometraż jak na pojedynczy przekrój w zadaniu.
Wskazówka na egzamin: zawsze czytaj najpierw punkt odniesienia (0/0), potem konwencję zapisu (km+m albo 2+313), a dopiero na końcu porównuj z odpowiedziami. To minimalizuje błąd nieuwagi i błędne "dopasowanie na oko".
