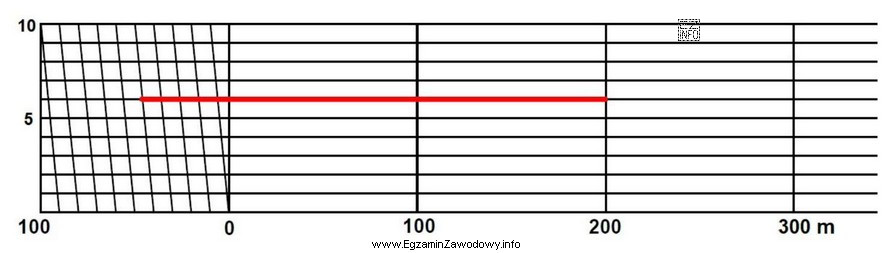

Podziałka transwersalna (liniowa) służy do graficznego odczytu długości z rysunku. W odróżnieniu od prostej podziałki głównej umożliwia dokładniejsze określenie części działki (np. 0,1 działki) dzięki układowi skośnych/rozsuniętych kresek, które wspierają interpolację.
Aby poprawnie odczytać długość odcinka:
- Najpierw ustala się punkt początkowy odcinka na podziałce (odczyt zawsze zaczyna się od właściwego "zera" dla danego segmentu).
- Następnie zlicza się pełne działki na podziałce głównej odpowiadające całym odcinkom jednostki (np. pełne dziesiątki/setki metrów – zgodnie z opisem skali).
- Na końcu odczytuje się część ułamkową z części transwersalnej, wybierając odpowiednią kreskę i dopasowując ją do końca mierzonego odcinka.
- Wynik zapisuje się w jednostkach podanych przez podziałkę (tu w metrach) i z właściwym zaokrągleniem.
W tym zadaniu prawidłowy odczyt daje 246,0 m, czyli wartość będącą sumą pełnych działek oraz części doprecyzowanej na transwersali.
Dlaczego pozostałe odpowiedzi są błędne?
- Wartość 205,6 m jest typowa dla sytuacji, gdy odczyta się inną pozycję końca odcinka albo zastosuje błędną część ułamkową (np. pomylenie linii pomocniczych).
- Wartość 206,4 m często wynika z przesunięcia odczytu o jedną działkę lub z odwrócenia sposobu liczenia kresek transwersalnych (błąd kierunku interpolacji).
- Wartość 200,4 m odpowiada pominięciu znacznej części pełnych działek i pozostawieniu prawie samej części "ułamkowej", co jest skutkiem skupienia się tylko na fragmencie transwersalnym bez zliczenia całości.
Wskazówka egzaminacyjna: po odczycie sprawdź sensowność wyniku — jeśli odcinek na rysunku jest wyraźnie dłuższy niż jedna duża działka, a wynik jest bliski wartości minimalnej, to zwykle oznacza pominięcie pełnych działek lub start od niewłaściwego zera.
