Podziałka transwersalna (diagonalna) jest konstrukcją graficzną, która umożliwia dokładny odczyt części ułamkowych jednostki długości (np. dziesiątych i setnych metra) bez wykonywania obliczeń numerycznych. W praktyce geodezyjnej wykorzystuje się ją do precyzyjnego odkładania i odczytywania odcinków na rysunku, gdy sama podziałka liniowa byłaby zbyt "gruba" na małe ułamki.
Wartość 35,35 m składa się z dwóch elementów:
- część całkowita: 35 m (czyli 30 m + 5 m, zależnie od tego, jak opisane są główne działki),
- część ułamkowa: 0,35 m, którą odczytuje się na polu transwersalnym (przez wskazanie odpowiedniej działki i przecięcia z liniami ukośnymi/pomocniczymi).

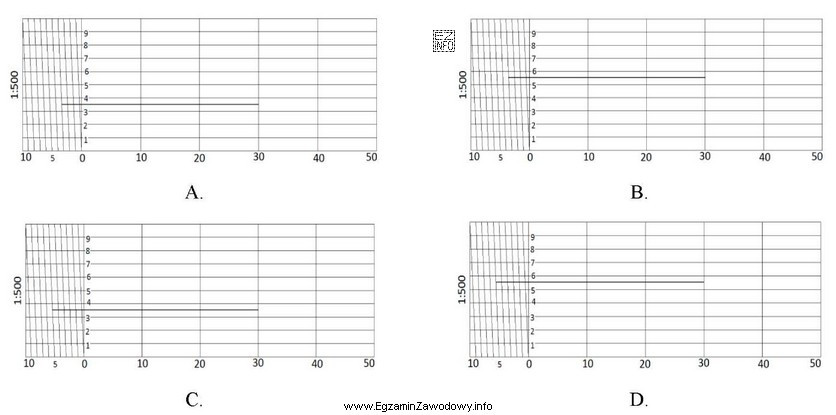

Poprawny rysunek musi więc przedstawiać odcinek, którego koniec znajduje się dokładnie w miejscu odpowiadającym 0,35 jednostki (zwykle metra) ponad pełne 35 m. Typowe pomyłki polegają na:
- odczytaniu 35,05 m lub 35,30 m, bo wybiera się zły punkt przecięcia linii pomocniczych,
- pominięciu "trzydziestek" i potraktowaniu 35 jako 3,5 lub 350 (błąd miejsca dziesiętnego),
- czytaniu od przeciwnego końca podziałki (błąd wyboru zera).
Odpowiedź poprawna wskazuje ten wariant rysunku, w którym jednocześnie zgadza się część całkowita (35 m) oraz część ułamkowa (0,35 m). Pozostałe warianty zwykle różnią się o jedną działkę główną (np. 34,35 lub 36,35) albo o inną część ułamkową (np. 35,25; 35,30; 35,40), co wynika z przesunięcia znaku względem siatki transwersalnej.
Wskazówka egzaminacyjna: zanim wybierzesz wariant, najpierw "zabezpiecz" część całkowitą (35 m), a dopiero potem dopasuj ułamek 0,35 m. To ogranicza ryzyko błędu wynikającego z sugestywnego wyglądu rysunku.
