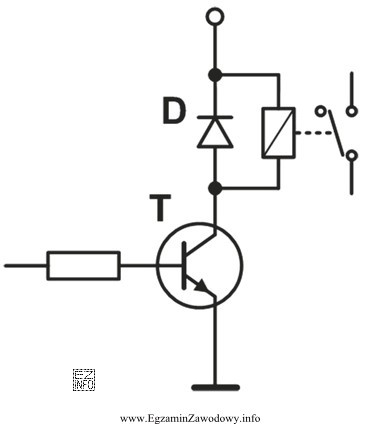

Diodę D dołącza się w obwodzie sterowania przekaźnika po to, aby zabezpieczyć element kluczujący (np. tranzystor) przed skutkami zjawiska samoindukcji w cewce przekaźnika.
Cewka jest elementem indukcyjnym, który gromadzi energię w polu magnetycznym. Gdy tranzystor wyłącza prąd cewki, prąd nie może zaniknąć natychmiast. W praktyce cewka wytwarza wtedy takie napięcie, aby "wymusić" dalszy przepływ prądu. Skutkiem jest krótki impuls wysokiego napięcia o biegunowości niekorzystnej dla tranzystora. To przepięcie może przekroczyć dopuszczalne parametry i doprowadzić do uszkodzenia (np. przebicia złącza lub przekroczenia napięcia dren–źródło/bramka w zależności od typu tranzystora).
Odpowiedź "Zabezpieczenia tranzystora T przed uszkodzeniem wysokimi napięciami indukowanymi w cewce przekaźnika w chwili wyłączenia cewki." jest poprawna, bo opisuje właśnie tę funkcję: ograniczenie przepięcia i bezpieczne rozładowanie energii z cewki.
Pozostałe odpowiedzi są błędne, bo opisują inne zjawiska:
- "Obniżenia napięcia zasilającego cewkę przekaźnika." – dioda gasząca w normalnej pracy (gdy cewka jest zasilana) jest spolaryzowana zaporowo, więc nie służy do obniżania napięcia cewki.
- "Zabezpieczenia cewki przekaźnika przed odwrotnym podłączeniem zasilania." – ochrona przed odwrotną polaryzacją dotyczy zwykle całego zasilania lub konkretnego wejścia; dioda gasząca ma inne zadanie i jest dobierana pod kątem przepięć przy wyłączaniu.
- "Zwiększenia szybkości zadziałania przekaźnika." – dioda gasząca najczęściej spowalnia zanikanie prądu w cewce (wydłuża podtrzymanie pola), więc nie jest typowym elementem do przyspieszania działania.
Wskazówka egzaminacyjna: jeśli w pytaniu pojawia się cewka i dodatkowa dioda przy przekaźniku, najczęściej chodzi o tłumienie przepięć indukcyjnych i ochronę tranzystora/układu sterującego.
