KWALIFIKACJA GIW13 - CZERWIEC 2014

PYTANIE NR 6.
W jakim interwale znajduje się kolumna rur traconych?

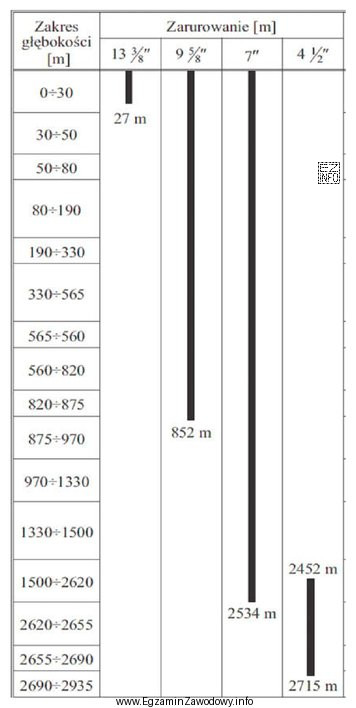

Ilustracja przedstawia tabelę związaną z kwalifikacją zawodową TECHNIK WIERTNIK, dotyczącą zakresu głębokości rur traconych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kolumna rur traconych ma w programie konstrukcji otworu przypisany konkretny przedział głębokości. Spośród podanych opcji poprawny jest interwał odpowiadający tej kolumnie, czyli 2452–2715 m. Pozostałe przedziały dotyczą innych odcinków/kolumn lub płytszych sekcji otworu.

Pełne wyjaśnienie:

Pytanie dotyczy interwału, czyli odcinka głębokości (od–do), na którym znajduje się kolumna rur traconych. W praktyce wiertniczej taki interwał wynika z programu rurowania (konstrukcji otworu) lub z dokumentacji/rysunku otworu. Nie jest to wartość "stała" dla wszystkich odwiertów, tylko parametr projektowy zależny m.in. od budowy geologicznej, planowanej głębokości oraz przyjętej konstrukcji i średnic.

Odpowiedź "2452–2715 m" jest właściwa, ponieważ odpowiada przedziałowi przypisanemu do kolumny rur traconych w danym zestawie danych (typowo identyfikowanym w dokumentacji jako odcinek, w którym ta kolumna jest posadowiona w otworze).

Pozostałe propozycje są niepoprawne z typowych powodów:

  • "0–27 m" i "27–852 m" odnoszą się do bardzo płytkich odcinków, które w konstrukcji otworu najczęściej odpowiadają początkowym sekcjom (np. odcinkom przewodowym/powierzchniowym), a nie kolumnie rur traconych umieszczanej głębiej.
  • "852–2534 m" obejmuje długi odcinek pośredni, który może odpowiadać innej kolumnie (np. pośredniej) lub odcinkowi wiercenia przed zabudową rur traconych.

Wskazówka egzaminacyjna: gdy pytanie dotyczy interwału, zawsze sprawdzaj, czy podany przedział ma sens w kontekście całej konstrukcji otworu (ciągłość od 0 m, kolejność sekcji) i czy odpowiada konkretnemu typowi kolumny, a nie "najbardziej prawdopodobnej" głębokości wybranej intuicyjnie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Kolumna rur traconych to element konstrukcji otworu wiertniczego zabudowywany na określonym odcinku głębokości. Jej rola wynika z projektu otworu (programu rurowania) i zależy od warunków geologicznych oraz przyjętej technologii wiercenia.
To zapis zakresu głębokości "od–do" w metrach, w którym dana kolumna jest zabudowana lub przewidziana w programie. W pytaniach testowych taki interwał zwykle odczytuje się z dokumentacji konstrukcji otworu albo schematu kolumn.
Bo głębokości kolumn są projektowane indywidualnie: zależą od planowanej głębokości, profilu geologicznego, problemów z utrzymaniem ściany otworu i wymagań eksploatacyjnych. Dlatego bez programu rurowania nie ma uniwersalnej wartości.
Najczęściej są to: program rurowania/konstrukcji otworu, projekt robót wiertniczych, schemat konstrukcji otworu (rysunek) oraz raporty z zabudowy rur. W zadaniach egzaminacyjnych interwały zwykle pochodzą z takiej dokumentacji.
Kolumny powierzchniowe dotyczą zwykle płytszych sekcji, zabezpieczających górne warstwy i umożliwiających dalsze wiercenie. Kolumna rur traconych jest często lokowana głębiej i wynika z potrzeb kolejnych sekcji otworu. Kluczowy jest opis w programie rurowania.
To ryzykowne. Test może zawierać kilka głębokich przedziałów odnoszących się do różnych kolumn. Poprawna metoda to powiązanie interwału z typem kolumny z dokumentacji (nazwa/oznaczenie kolumny), a nie heurystyka "najgłębiej = poprawnie".
Najczęstsze to: mylenie kolejności sekcji, nieuwzględnienie, że interwał jest "od–do", oraz mieszanie typów kolumn (np. pośrednia vs tracona). Pomaga sprawdzanie logicznej ciągłości głębokości i dopasowanie do schematu konstrukcji otworu.
Stosuje się je wtedy, gdy projekt przewiduje pozostawienie elementu w otworze na stałe na danym odcinku (np. ze względów technologicznych lub konstrukcyjnych). Konkretne zastosowanie i interwał zależą od projektu i warunków w otworze.
Potrzebny jest schemat/program konstrukcji otworu z wyszczególnieniem kolumn, ich średnic oraz głębokości zabudowy (shoe i top). Bez tych danych pytanie może być nierozstrzygalne w oderwaniu od konkretnego odwiertu.
Warto ćwiczyć czytanie schematów konstrukcji otworów: rozpoznawanie typów kolumn, interpretację głębokości top/bottom oraz zależności między sekcjami. Pomaga rozwiązywanie zadań na bazie przykładowych programów rurowania i opisów robót.
info

To pytanie poprawnie rozwiązuje 49% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że kolumna rur traconych ma w programie konstrukcji otworu przypisany konkretny przedział głębokości.

Źródła:

  • Bourgoyne A.T. Jr., Millheim K.K., Chenevert M.E., Young F.S. Jr., "Applied Drilling Engineering", Society of Petroleum Engineers, 1986 (rozdziały o konstrukcji otworu i doborze kolumn rur)
  • Mitchell R.F., Miska S.Z. (red.), "Fundamentals of Drilling Engineering", Society of Petroleum Engineers, 2011 (sekcje o casing design i programie rurowania)

Materiały:

  • Podręczniki z podstaw wiertnictwa dotyczące konstrukcji otworu i kolumn rur
  • Instrukcje/standardy zakładowe dotyczące programu rurowania i cementowania (materiały szkolne ośrodka/firmy)
  • Przykładowe projekty konstrukcji otworów wiertniczych (schematy kolumn) używane w kształceniu zawodowym
