KWALIFIKACJA ELE5 - CZERWIEC 2014



PYTANIE NR 6.

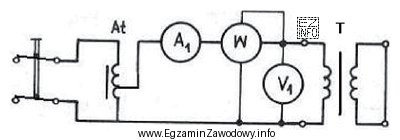

W jakim stanie pracy znajduje się transformator w układzie połączeń przedstawionym na schemacie układu pomiarowego?
W jakim stanie pracy znajduje się transformator w układzie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przedstawiono transformator z podłączonymi miernikami do uzwojenia pierwotnego oraz zwartymi stykami uzwojenia wtórnego. Oznacza to, że transformator pracuje w stanie zwarcia pomiarowego, co jest typową procedurą przy pomiarze parametrów transformatora, takich jak impedancja zwarcia czy strata mocy w zwarcie.
