KWALIFIKACJA ELM5 - CZERWIEC 2016



PYTANIE NR 12.

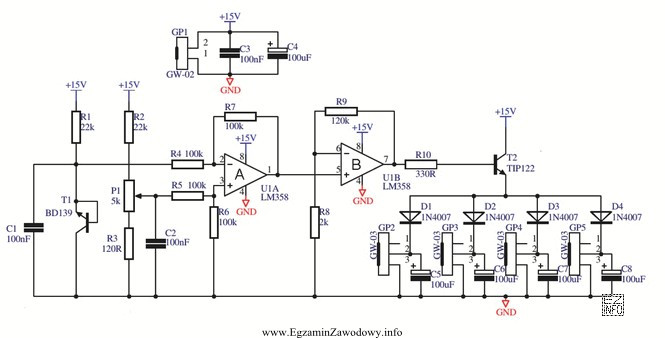

W jakim układzie pracuje wzmacniacz operacyjny oznaczony na schemacie literą B?
W jakim układzie pracuje wzmacniacz operacyjny oznaczony na schemacie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wzmacniacz operacyjny oznaczony na schemacie literą B ma połączone wejście odwracające (minus) z masą (GND) poprzez rezystor R9, a sygnał wejściowy jest podawany na wejście nieodwracające (plus) poprzez rezystor R8. Takie połączenie charakterystyczne jest dla układu wzmacniacza w konfiguracji nieodwracającej.
