KWALIFIKACJA ELM5 - CZERWIEC 2019



PYTANIE NR 12.

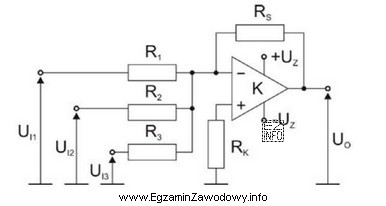

Na rysunku przedstawiono schemat wzmacniacza sumującego. Dobierz wartość rezystora RS tak, aby napięcie UO na wyjściu było równe –8 V.
Do obliczeń przyjmij: UI1=1 V; UI2=1 V; UI3=2 V; R1=R2=R3=RK=1 kΩ
Na rysunku przedstawiono schemat wzmacniacza sumującego. Dobierz wartość rezystora
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby napięcie wyjściowe Uo było równe -8V, wartość rezystora Rs musi wynosić 2 kΩ. Obliczenia zostały przeprowadzone na podstawie wzoru na napięcie wyjściowe wzmacniacza sumującego, uwzględniając dane z treści zadania oraz rezystancję Rk.
