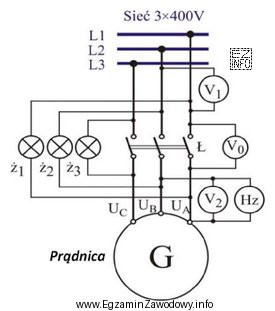

Przy przyłączaniu prądnicy synchronicznej do "sieci sztywnej" (o praktycznie stałym napięciu i częstotliwości) należy spełnić podstawowe warunki synchronizacji: zgodność kolejności faz, zbliżoną częstotliwość oraz zgodność faz (czyli minimalną różnicę chwilowych wartości napięć między prądnicą a siecią).
W praktyce stosuje się m.in. metodę lampową i pomiar napięcia różnicowego. Gdy żarówki w układzie synchronizacyjnym gasną, oznacza to, że napięcia po obu stronach łącznika w danej chwili są bardzo zbliżone (różnica wektorów napięć jest mała). Jeśli dodatkowo woltomierz V0 wskazuje wartość bliską 0 V, to jest to bezpośrednia informacja, że napięcie między prądnicą a siecią (w danym punkcie pomiaru) jest niemal zerowe. W takiej sytuacji zamknięcie łącznika nie powoduje dużego prądu wyrównawczego ani udaru momentu elektromagnetycznego.
Pozostałe odpowiedzi opisują stany typowe dla niespełnionych warunków synchronizacji:
- Wskazanie bliskie 400 V przy "zgasłych" żarówkach sugeruje, że mierzony jest inny punkt/inna wielkość lub że w rzeczywistości występuje znaczna różnica napięć – załączenie mogłoby wywołać udar.
- "Żarówki świecą jednocześnie" odpowiada sytuacji, w której istnieje wyraźna różnica napięć (lub niezgodność faz), więc układ lamp sygnalizuje napięcie różnicowe, a nie stan gotowości do załączenia.
- "Zapalają się i gasną niejednocześnie" wskazuje na przesunięcie faz i/lub różnicę częstotliwości (poślizg fazy), czyli stan zmienny w czasie; nawet jeśli woltomierz chwilowo pokaże blisko 0 V w innym punkcie, nie jest to stabilny warunek bezpiecznego załączenia.
Wskazówka egzaminacyjna: szukaj opisu, który łączy minimum napięcia różnicowego z jednoznacznym sygnałem zgodności faz (np. "ciemno" w metodzie lampowej + "~0 V" na woltomierzu różnicowym).
