KWALIFIKACJA ELE2 - STYCZEŃ 2018 (test 2)



PYTANIE NR 23.

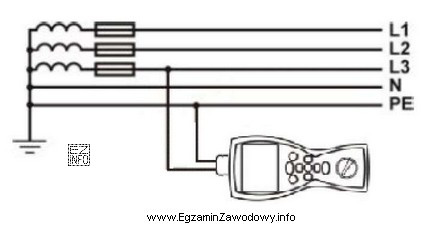

W którym obwodzie sieci elektrycznej mierzona jest impedancja pętli zwarcia przez miernik parametrów instalacji włączony jak na rysunku?
W którym obwodzie sieci elektrycznej mierzona jest impedancja pę
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Impedancja pętli zwarcia jest mierzona między przewodem fazowym (L) a przewodem ochronnym (PE). Na załączonym rysunku miernik parametrów instalacji jest podłączony między przewód L (może być to L1, L2 lub L3) a przewód PE, co odpowiada odpowiedzi "L-PE". Pomiar ten jest wykonywany w celu sprawdzenia skuteczności ochrony przeciwporażeniowej przez automatyczne odłączenie zasilania w przypadku wystąpienia zwarcia doziemnego.
