KWALIFIKACJA ELM5 - STYCZEŃ 2023



PYTANIE NR 35.

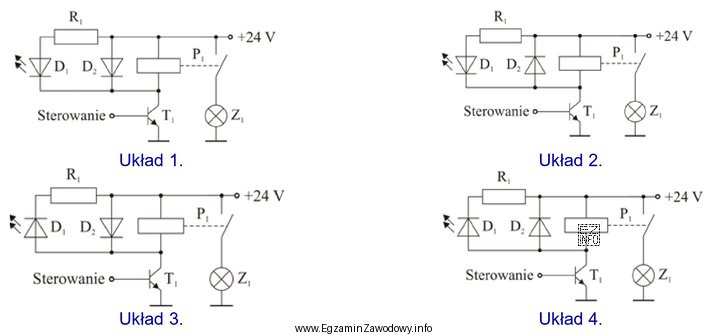

W którym układzie diody D1 i D2 zostały umieszczone tak, aby podczas pracy układu dioda D1 świeciła się, a dioda D2 zabezpieczała przekaźnik przed prądem wstecznym?
W którym układzie diody D<sub>1</sub> i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie 2, dioda D1 jest umieszczona w taki sposób, że przewodzi prąd w momencie, gdy tranzystor T1 jest w stanie przewodzenia, co pozwala na świecenie się diody Z1. Dioda D2 jest umieszczona równolegle do cewki przekaźnika P1, zwrócona przeciwnie do kierunku przewodzenia prądu podczas normalnej pracy, co zabezpiecza przekaźnik przed uszkodzeniem przez prąd wsteczny (EMF) generowany przez cewkę przekaźnika podczas wyłączania tranzystora T1. Pozostałe układy nie spełniają tych warunków w sposób, który byłby zgodny z treścią pytania.
