KWALIFIKACJA ELE2 - CZERWIEC 2023 (test 2)



PYTANIE NR 7.

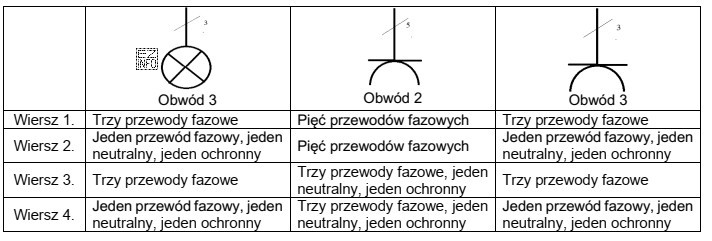

W którym wierszu tabeli prawidłowo określono funkcje i liczby przewodów jednożyłowych, które należy umieścić w rurach instalacyjnych, aby wykonać poszczególne obwody w układzie sieciowym TN-S, zakończone punktami odbioru o przedstawionych symbolach graficznych?
W którym wierszu tabeli prawidłowo określono funkcje
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie sieciowym TN-S dla obwodu 3 (oświetlenie) wymagane są trzy przewody: jeden fazowy, jeden neutralny i jeden ochronny. Dla obwodu 2 (gniazdo siłowe) wymagane są pięć przewodów: trzy fazowe, jeden neutralny i jeden ochronny. Wiersz 4 tabeli prawidłowo określa te wymagania dla obu obwodów.
