KWALIFIKACJA ELM2 - CZERWIEC 2018 (test 2)



PYTANIE NR 12.

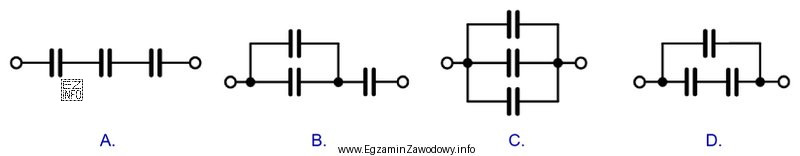

W którym z przedstawionych układów pojemność wypadkowa jest największa, jeżeli pojemności wszystkich kondensatorów składowych wynoszą po 1mF?
W którym z przedstawionych układów pojemność wypadkowa
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując układy kondensatorów na obrazku, największą pojemność wypadkową uzyskujemy w układzie C, gdzie wszystkie kondensatory są połączone równolegle. Suma pojemności kondensatorów połączonych równolegle jest równa sumie ich pojemności, co daje w tym przypadku 3mF. Pozostałe układy mają mniejsze pojemności wypadkowe ze względu na połączenia szeregowe lub mieszane.
