KWALIFIKACJA ELM5 - CZERWIEC 2021

Wyjaśnienie poprawnej odpowiedzi:

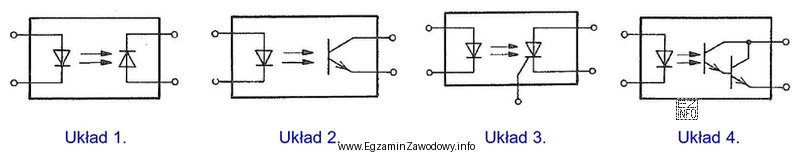

Analizując przedstawione schematy, fotodioda jest symbolem przedstawiającym diodę z dwoma strzałkami skierowanymi na nią, co symbolizuje, że jest to element czuły na światło. W układzie 1. widzimy właśnie taki symbol jako część transoptora, co oznacza, że fotodetektorem jest fotodioda. Pozostałe układy zawierają inne typy fotodetektorów, takie jak fototranzystor (układy 2, 3 i 4).
