KWALIFIKACJA ELM5 - STYCZEŃ 2021



PYTANIE NR 12.

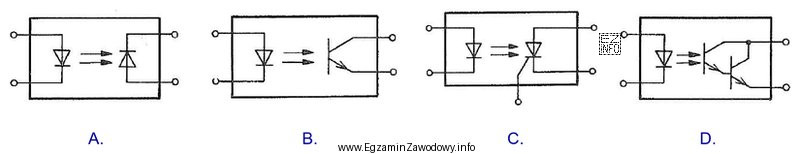

W którym z przedstawionych układów transoptora fotodetektorem jest fotodioda?
W którym z przedstawionych układów transoptora fotodetektorem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie A przedstawiony jest układ, w którym jako fotodetektor użyta jest fotodioda, co można rozpoznać po symbolu diody z dwoma strzałkami skierowanymi do niej, co oznacza, że jest to element czuły na światło. Pozostałe schematy przedstawiają inne typy fotodetektorów lub układy, gdzie fotodioda nie jest użyta jako fotodetektor.
