KWALIFIKACJA ELE2 - CZERWIEC 2020



PYTANIE NR 24.

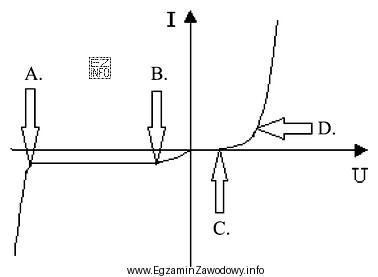

W którym z punktów spośród wskazanych strzałkami na charakterystyce diody prostowniczej przedstawionej na rysunku odczytywane jest napięcie przebicia?
W którym z punktów spośród wskazanych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Napięcie przebicia diody prostowniczej odczytywane jest w punkcie, gdzie charakterystyka diody gwałtownie wzrasta przy stosunkowo niewielkiej zmianie napięcia. Na przedstawionym rysunku, punkt A znajduje się w miejscu, gdzie krzywa charakterystyki gwałtownie wzrasta, co wskazuje na napięcie przebicia. Punkt B znajduje się na początku charakterystyki, punkt C wskazuje na prąd zwrotny, a punkt D na obszar pracy w kierunku przewodzenia.
