KWALIFIKACJA MEP2 - STYCZEŃ 2021



PYTANIE NR 24.

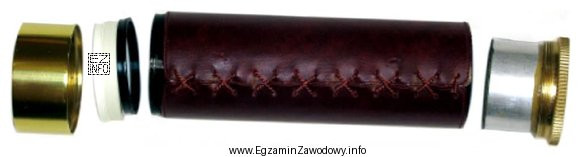

W lunecie przedstawionej na rysunku obiektyw mocowany jest za pomocą
Ilustracja przedstawia elementy optyczne, prawdopodobnie związane z lunetą, co sugeruje kontekst egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"pierścienia gwintowego" jest poprawne, gdy obiektyw jest dociskany w oprawie przez wkręcany pierścień (z gwintem), co stabilizuje położenie soczewki i umożliwia demontaż serwisowy.
Pozostałe metody (zawijanie, pierścień sprężysty, wklejanie) odpowiadają innym technologiom osadzenia elementu optycznego.

Pełne wyjaśnienie:

W lunetach obiektyw (zespół przednich soczewek) musi być osadzony w oprawie w sposób zapewniający: osiowość, powtarzalne pozycjonowanie, właściwy docisk oraz możliwość ewentualnego serwisu. Jednym z najczęstszych rozwiązań konstrukcyjnych jest mocowanie przez pierścień gwintowy (pierścień dociskowy wkręcany w oprawę). Taki element ma gwint współpracujący z gwintem w tulei/oprawie i po dokręceniu dociska soczewkę (zwykle przez przekładkę lub bezpośrednio), ograniczając jej luz osiowy.

Dlaczego to rozwiązanie jest typowe i "czytelne" na rysunku? Pierścień gwintowy jest elementem mechanicznym, który:

  • umożliwia regulowany docisk (moment dokręcenia),
  • ułatwia demontaż bez niszczenia części,
  • dobrze sprawdza się w montażu precyzyjnym, gdy liczy się współosiowość i możliwość ponownego złożenia.

Pozostałe odpowiedzi opisują inne technologie mocowania, które nie są równoważne:

  • "zawijania" (zawalcowywania/zakuwania) dotyczy trwałego odkształcenia krawędzi oprawy, aby "zagiąć" materiał na element optyczny. To metoda bardziej nieodwracalna i zwykle wymaga innej geometrii oprawy niż pierścień wkręcany.
  • "pierścienia sprężystego" oznacza użycie elementu zatrzaskowego/segiera, który pracuje sprężyście w rowku. Jest to inny typ zabezpieczenia osiowego niż wkręcany pierścień dociskowy; rozpoznaje się go po obecności rowka i kształcie pierścienia, a nie po gwincie.
  • "wklejania" to mocowanie klejem (często w procesach wymagających kontroli czystości i czasu utwardzania). Klejenie nie daje charakterystycznego elementu dociskowego w postaci pierścienia i utrudnia demontaż bez ryzyka uszkodzeń.

Wskazówka egzaminacyjna: gdy w zadaniach pojawia się wybór między dociskiem mechanicznym a klejeniem, zwracaj uwagę na możliwość serwisu oraz elementy typowe dla gwintu (pierścień wkręcany) w oprawie obiektywu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest pierścień gwintowy w oprawie obiektywu lunety?
Pierścień gwintowy to wkręcany element oprawy, który dociska soczewkę (lub cały obiektyw) w gnieździe. Ma gwint współpracujący z gwintem tulei, dzięki czemu można ustawić docisk i zapewnić stabilne, osiowe osadzenie elementu optycznego.
Jak rozpoznać na rysunku, że obiektyw jest mocowany pierścieniem gwintowym?
Najczęściej widać pierścień wkręcany w oprawę: oznaczenie gwintu, kształt nakrętki/pierścienia dociskowego oraz brak rowka pod pierścień sprężysty. W przekroju może być też widoczny kontakt pierścienia z krawędzią soczewki lub przekładką dociskową.
Dlaczego w lunetach stosuje się mocowanie obiektywu pierścieniem gwintowym?
Ponieważ daje kontrolowany docisk, dobrą powtarzalność montażu i możliwość demontażu serwisowego. To ważne przy czyszczeniu, wymianie soczewek i utrzymaniu osiowości układu. Dodatkowo można stosować zabezpieczenia przed odkręceniem (np. lakier zabezpieczający).
Co to jest zawijanie i kiedy bywa stosowane do mocowania soczewek?
Zawijanie (zawalcowywanie/zakuwanie) polega na trwałym odkształceniu krawędzi oprawy tak, aby mechanicznie przytrzymać soczewkę. Stosuje się je, gdy konstrukcja ma być tania i trwała, ale jest to metoda mniej serwisowalna, bo demontaż często prowadzi do uszkodzeń oprawy.
Jaka jest różnica między pierścieniem gwintowym a pierścieniem sprężystym?
Pierścień gwintowy wkręca się w oprawę i dociska element osiowo siłą wynikającą z dokręcenia. Pierścień sprężysty pracuje zatrzaskowo w rowku i zwykle pełni rolę zabezpieczenia lub ogranicznika osiowego. To inne gniazda montażowe i inny sposób przenoszenia sił.
Czy wklejanie obiektywu jest poprawną metodą montażu w optyce?
Tak, klejenie bywa stosowane, ale zależy od konstrukcji, tolerancji, materiałów i wymagań serwisowych. Wklejanie utrudnia demontaż i może wprowadzać naprężenia lub ryzyko zabrudzeń, dlatego często wybiera się je tam, gdzie nie planuje się rozbiórki i gdzie proces jest dobrze kontrolowany.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu mocowania obiektywu na rysunku?
Typowe błędy to mylenie gwintu z rowkiem pod pierścień sprężysty, ignorowanie przekroju i wybór "znanej" metody (np. klejenia) bez analizy elementów dociskowych. Uczniowie często też nie rozróżniają pierścienia dociskowego od elementu dekoracyjnego lub tulei dystansowej.
Kiedy w konstrukcji lunety można spotkać pierścień sprężysty zamiast gwintowego?
Gdy konstrukcja przewiduje szybki montaż zatrzaskowy, obecność odpowiedniego rowka i mniejsze wymagania regulacji docisku. Pierścień sprężysty może też pełnić funkcję zabezpieczenia przed wysunięciem elementu. W precyzyjnych oprawach docisk regulowany częściej realizuje się gwintem.
Jakie narzędzia stosuje optyk-mechanik do pracy z pierścieniem gwintowym?
Najczęściej używa się kluczy do pierścieni dociskowych (hakowych lub czołowych), przyrządów do bezpiecznego chwytania oprawy oraz środków czyszczących do gwintu. Ważne jest też zabezpieczenie powierzchni optycznych przed zarysowaniem i kontrola czystości podczas montażu.
Dlaczego pytania o mocowanie obiektywu często wymagają rysunku?
Ponieważ kilka metod mocowania może istnieć w tej samej klasie wyrobu, a rozstrzygające są cechy geometryczne oprawy: gwint, rowek, kształt krawędzi do zawijania lub ślady po spoinie klejowej. Rysunek pozwala sprawdzić, które rozwiązanie zastosowano w danej konstrukcji.
info

To pytanie poprawnie rozwiązuje 42% zdających egzamin. trudne

Eksperci podkreślają: ""pierścienia gwintowego" jest poprawne, gdy obiektyw jest dociskany w oprawie przez wkręcany pierścień (z gwintem), co stabilizuje położenie soczewki i umożliwia demontaż serwisowy."

Materiały:

  • Podręczniki i skrypty do montażu elementów optycznych (mocowanie soczewek w oprawach)
  • Instrukcje serwisowe (DTR) urządzeń optycznych omawiające demontaż obiektywu
  • Materiały z rysunku technicznego maszynowego i czytania przekrojów
