W systemie tolerancji i pasowań oznaczenie pola tolerancji składa się z litery (położenie strefy tolerancji względem wymiaru nominalnego) oraz liczby (klasa IT, czyli szerokość tolerancji zależna od przedziału średnic).
Dla otworów litera H oznacza, że odchyłka dolna EI = 0. To znaczy, że dolna granica wymiaru otworu pokrywa się z wymiarem nominalnym, a cała tolerancja "idzie w plus". Zapis Ø40 +0,025/0 (równoważnie: Ø40 0…+0,025) spełnia właśnie tę cechę, więc litera pola tolerancji powinna być "H".

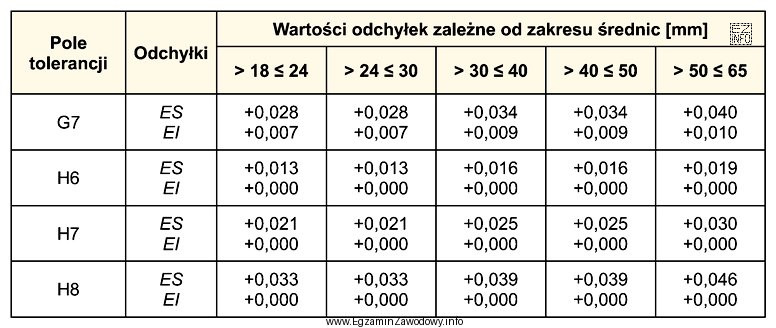

Kolejny krok to ustalenie klasy IT. Klasa IT nie wynika z samej litery, tylko z szerokości tolerancji przypisanej do danego przedziału średnic w tabeli. W zadaniu szerokość tolerancji wynosi 0,025 mm dla Ø40, co (wg tablic systemu ISO) odpowiada klasie IT7 dla tego zakresu średnic. Stąd oznaczenie pola tolerancji: H7.
Dlaczego pozostałe odpowiedzi są błędne?
- "H6" zachowuje właściwą literę (EI=0), ale klasa IT6 oznacza węższą tolerancję niż 0,025 mm w tym przedziale średnic, więc nie pasuje do podanej wartości liczbowej.
- "G7" ma tę samą klasę IT, ale inna litera zmienia położenie strefy: dla "G" odchyłka dolna nie jest równa 0, więc tolerancja nie byłaby jednostronnie od 0 do +0,025.
- "H8" ma właściwe położenie strefy (H), ale IT8 jest szersze; dawałoby większą tolerancję niż 0,025 mm, więc również nie odpowiada danym.
Wskazówka egzaminacyjna: najpierw rozpoznaj literę z położenia strefy (czy dolna granica jest na nominale?), a dopiero potem dobierz klasę IT z tabeli według wartości tolerancji i średnicy nominalnej.
