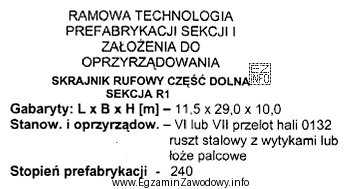

Zadanie sprawdza umiejętność czytania dokumentacji technologicznej używanej przy wykonywaniu i montażu elementów kadłuba. Aby wskazać szerokość montowanej sekcji R1, należy odszukać w załączonym fragmencie dokumentacji informację przypisaną do tej sekcji (oznaczenie "R1") oraz wymiar opisany jako szerokość lub przedstawiony w widoku/przekroju, w którym szerokość jest jednoznaczna.
Odpowiedź "29,0 m" jest poprawna, ponieważ odpowiada wymiarowi szerokości sekcji R1 podanemu w dokumentacji. W praktyce stoczniowej taki odczyt jest potrzebny m.in. do dopasowania sekcji do sąsiednich elementów kadłuba, planowania kolejności montażu oraz przygotowania transportu i stanowiska pracy.
Pozostałe wartości są niepoprawne, bo nie odpowiadają szerokości R1 wskazanej w załączniku. Typowe przyczyny wyboru błędnych liczb to:
- odczyt wymiaru dotyczącego innego elementu niż R1 (np. innej sekcji lub podzespołu),
- pomylenie szerokości z innym parametrem geometrycznym (np. długością lub rozstawem w innym kierunku),
- wybranie wymiaru cząstkowego zamiast całkowitego (np. połowy szerokości, szerokości w świetle, szerokości z wyłączeniem naddatków).
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze sprawdź trzy rzeczy: (1) czy wymiar jest przypisany do R1, (2) czy dotyczy szerokości w odpowiednim kierunku, (3) czy jest to wymiar całkowity i we właściwych jednostkach.
