KWALIFIKACJA ELE2 - PAŹDZIERNIK 2013 (test 2)

PYTANIE NR 12.

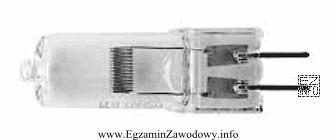

W oprawie oświetleniowej pokazanej na zdjęciu została zamontowana żarówka
Ilustracja przedstawia żarówkę halogenową, która jest zamontowana w oprawie oświetleniowej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Lampa halogenowa to odmiana żarówki z żarnikiem wolframowym pracującym w gazie halogenowym, zwykle w małej kwarcowej kapsule. Źródła sodowe i rtęciowe są lampami wyładowczymi (inna budowa i osprzęt), a "żarowa" oznacza klasyczną bańkę bez cyklu halogenowego.

Pełne wyjaśnienie:

Poprawna jest odpowiedź "halogenowa.", ponieważ lampa halogenowa jest konstrukcyjnie odmianą żarówki z żarnikiem, w której zastosowano gaz halogenowy (tzw. cykl halogenowy). W praktyce wiele opraw pokazuje to po charakterystycznym wyglądzie źródła: często jest to niewielka kapsuła (kwarcowa) lub kompaktowa bańka przystosowana do pracy w wyższej temperaturze niż klasyczna żarówka.

Odpowiedź "sodowa." jest nieprawidłowa, bo lampa sodowa to lampa wyładowcza: światło powstaje w wyniku wyładowania elektrycznego w gazie/parach sodu. Tego typu źródła mają inną budowę (najczęściej widoczny rurkowy palnik) i zwykle wymagają odpowiedniego układu zapłonowego/stabilizującego, więc nie odpowiadają typowej "żarówce" montowanej bezpośrednio w wielu oprawach.

Odpowiedź "rtęciowa." także jest nieprawidłowa, ponieważ lampa rtęciowa to również lampa wyładowcza, o charakterystycznym palniku i innych wymaganiach pracy niż żarówki z żarnikiem. W wielu zastosowaniach spotyka się je w oprawach z osprzętem statecznikowym, a nie jako proste źródło wymieniane jak typowa żarówka.

Odpowiedź "żarowa." jest myląca: oznacza klasyczną żarówkę bez dodatku halogenów. Halogen jest szczególnym przypadkiem żarówki, ale w zadaniu rozróżniono te dwa typy, więc należy wskazać wariant bardziej precyzyjny. Na egzaminie warto pamiętać: halogenowa = żarnik + halogeny + wyższa temperatura, a sodowa/rtęciowa = wyładowcza.

Wskazówka egzaminacyjna: jeśli widzisz małą kapsułę lub kompaktowe źródło oświetleniowe kojarzone z reflektorkami/oprawami punktowymi, najpierw rozważ halogen. Gdy źródło ma palnik i kojarzy się z oprawami ulicznymi lub przemysłowymi, częściej będzie to lampa wyładowcza.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Halogenowa ma żarnik jak żarowa, ale pracuje w atmosferze gazów halogenowych, co umożliwia tzw. cykl halogenowy i wyższą temperaturę pracy. Dzięki temu bywa mniejsza i daje inne parametry światła. Żarowa to klasyczna bańka bez dodatku halogenów.
Często widać małą kapsułę (kwarcową) lub kompaktową bańkę przystosowaną do wysokiej temperatury. Halogen bywa kojarzony z oprawami punktowymi/reflektorowymi. Rozpoznanie zawsze zależy od konkretnego kształtu i widocznych elementów wewnątrz.
Lampa sodowa jest zwykle lampą wyładowczą: światło pochodzi z wyładowania w gazie/parach sodu, a nie z rozżarzonego żarnika. Ma inną konstrukcję (palnik) i często wymaga dodatkowego osprzętu (np. układu stabilizacji), więc nie pasuje do typowych opraw na żarówki.
Rtęciowa to także lampa wyładowcza, o odmiennej budowie i wymaganiach pracy niż żarówki z żarnikiem. W praktyce spotyka się ją w oprawach z odpowiednim osprzętem. Jeśli zadanie pokazuje typową oprawę na wymienne źródło żarnikowe, rtęciowa zwykle nie pasuje.
Tak, bo obie są źródłami żarnikowymi. Błąd wynika z tego, że halogen to "szczególny rodzaj żarówki". Jeśli jednak w odpowiedziach są osobno "halogenowa" i "żarowa", egzamin wymaga rozróżnienia i wskazania bardziej precyzyjnej nazwy.
Najczęściej spotyka się je w oświetleniu punktowym, reflektorowym oraz w oprawach, gdzie liczy się kompaktowy rozmiar źródła. W praktyce elektryka ważne jest dobranie właściwego typu do oprawy i sprawdzenie, czy źródło nie powoduje nadmiernego nagrzewania elementów oprawy.
Najczęściej w starszych lub specjalistycznych instalacjach zewnętrznych i przemysłowych, gdzie stosowano lampy wyładowcze. Przy obsłudze takich opraw kluczowe jest rozpoznanie, że to inna technologia niż żarówki, co wpływa na diagnostykę i wymagany osprzęt zasilający.
Najczęściej jest to kierowanie się skojarzeniem "mocne światło = lampa uliczna", bez analizy budowy źródła. Drugi błąd to brak rozróżnienia między żarówką (żarnik) a lampą wyładowczą (palnik i zapłon). Pomaga zapamiętanie: sodowa/rtęciowa = wyładowanie, halogenowa/żarowa = żarnik.
W języku potocznym bywa używana szeroko, ale technicznie sodowa i rtęciowa to lampy wyładowcze. W zadaniach egzaminacyjnych warto trzymać się terminologii: "żarowa/halogenowa" dla źródeł z żarnikiem, a "sodowa/rtęciowa" dla wyładowczych.
Oglądaj zdjęcia i opisy w katalogach producentów oraz w podręcznikach z techniki świetlnej. Ucz się po cechach: żarnik vs palnik, kształt kapsuły, typowe zastosowania. Trening polega na porównywaniu podobnych źródeł i nazywaniu ich poprawną terminologią techniczną.
info

To pytanie poprawnie rozwiązuje 62% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że lampa halogenowa to odmiana żarówki z żarnikiem wolframowym pracującym w gazie halogenowym, zwykle w małej kwarcowej kapsule.

Materiały:

  • Katalogi i karty katalogowe producentów źródeł światła (opis budowy i zdjęcia typów lamp)
  • Podręczniki/kompendia z techniki świetlnej i osprzętu oświetleniowego dla szkół branżowych
  • Instrukcje opraw oświetleniowych (DTR) i opisy kompatybilnych typów lamp

Aktualizacja pytania: 31.03.2026
