W projekcie modernizacji rzut kondygnacji ma pokazać, co w istniejącym układzie budynku pozostaje bez zmian, co powstaje jako nowe oraz co ma zostać usunięte. Żeby uniknąć pomyłek na budowie, stosuje się oznaczenia umowne (w tym wzory wypełnień/kreskowania), które muszą być czytelne i odróżnialne.

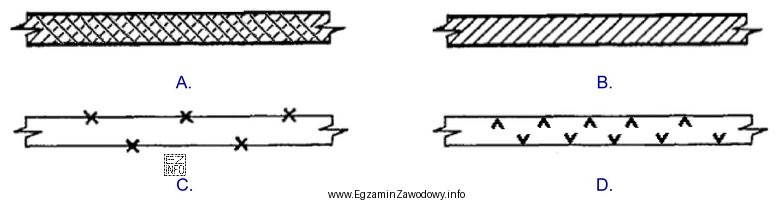

Ściana przeznaczona do wyburzenia powinna być oznaczona w sposób kojarzony z "usunięciem" i jednoznaczny na tle pozostałych elementów. W praktyce projektowej często spotyka się wzór z krzyżykami, który pełni rolę wyróżnika dla elementów do rozbiórki. Kluczowe jest, że takie oznaczenie pozwala szybko zidentyfikować zakres robót rozbiórkowych i nie pomylić go z elementami nowoprojektowanymi.
Dlaczego pozostałe typowe sposoby oznaczania mogą prowadzić do błędu w tym pytaniu?
- Oznaczenia "ciągłe", neutralne lub bez wypełnienia często kojarzą się z elementami istniejącymi pozostającymi bez zmian, więc nie wskazują jednoznacznie rozbiórki.
- Inne rodzaje kreskowania bywają używane do materiałów (np. w przekrojach) albo do rozróżniania funkcji ścian, a nie do pokazania, że element ma zostać usunięty.
- Symbole charakterystyczne dla elementów projektowanych (np. wyróżnienia "nowego" elementu) mogą oznaczać etap dobudowy, a nie wyburzenie, dlatego są mylące w kontekście modernizacji.
Wskazówka egzaminacyjna: jeśli w zadaniu jest mowa o rzucie kondygnacji i modernizacji, zawsze myśl o trzech grupach: "istniejące", "projektowane" i "do rozbiórki". Element do wyburzenia powinien mieć oznaczenie wyraźnie odcinające się od pozostałych i zgodne z legendą rysunku.
