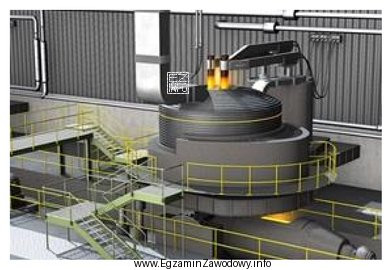

W pytaniu chodzi o mechanizm topienia w piecu elektrycznym rozpoznawanym na rysunku jako piec, w którym źródłem ciepła jest łuk elektryczny. W takim rozwiązaniu ciepło wydziela się w wyniku przepływu prądu przez zjonizowany gaz (łuk), co powoduje bardzo wysoką temperaturę i intensywne nagrzewanie metalu. Dlatego poprawne jest stwierdzenie: "rozgrzania wsadu łukiem elektrycznym".
Dlaczego pozostałe odpowiedzi nie pasują do tego mechanizmu?
- "rozgrzania wsadu przez elementy oporowe" opisuje piec oporowy: ciepło powstaje w grzałkach (elementach oporowych), a wsad ogrzewa się od ścian/atmosfery pieca. To inny sposób przekazywania energii niż łuk.
- "wytworzenia we wsadzie prądów wirowych" to zasada pieca indukcyjnego: zmienne pole magnetyczne wzbudza prądy wirowe w metalu, które wydzielają ciepło w objętości wsadu. Jeśli na rysunku widać elektrody i strefę łuku, nie jest to opis dominującego mechanizmu.
- "roztopienia wsadu wiązką plazmy" dotyczy pieców/plazmotronów, gdzie plazma jest generowana i kierowana jako strumień/wiązka. To technologia bardziej wyspecjalizowana i konstrukcyjnie odmienna od typowego pieca łukowego.
Wskazówka egzaminacyjna: gdy pytanie odnosi się do rysunku, warto szukać elementów charakterystycznych. Dla pieca łukowego typowe są elektrody i strefa łuku nad wsadem; dla pieca indukcyjnego – cewka i tygiel; dla oporowego – grzałki; dla plazmowego – palnik plazmowy. Rozpoznanie mechanizmu grzania zwykle rozstrzyga zadanie.
