KWALIFIKACJA ELM3 - CZERWIEC 2011



PYTANIE NR 40.

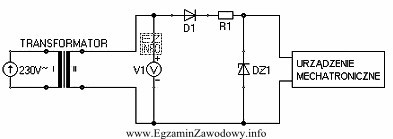

W przedstawionym na rysunku układzie zasilającym urządzenie mechatroniczne zmierzono wartość napięcia na wyjściu transformatora. Woltomierz V1 wskazał napięcie 0 V. Świadczy to o uszkodzeniu
W przedstawionym na rysunku układzie zasilającym urządzenie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Jeśli woltomierz V1 wskazuje napięcie 0 V na wyjściu transformatora, oznacza to, że transformator nie dostarcza napięcia do dalszej części układu. Może to świadczyć o uszkodzeniu transformatora, ponieważ to on jest odpowiedzialny za obniżenie napięcia sieciowego do wartości wymaganej przez urządzenie mechatroniczne. Uszkodzenie rezystora R1, diody prostowniczej D1 lub diody Zenera DZ1 nie spowodowałoby braku napięcia na wyjściu transformatora, lecz mogłoby wpłynąć na działanie układu za transformator.
