PYTANIE NR 7.

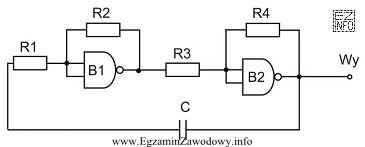

W przedstawionym na schemacie generatorze przebiegu prostokątnego użyto dwóch bramek typu
W przedstawionym na schemacie generatorze przebiegu prostokątnego użyto
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przedstawiono generator przebiegu prostokątnego, w którym wykorzystano dwa elementy oznaczone jako B1 i B2. Ich symbolika graficzna wskazuje na bramki logiczne z dodatkowym kółkiem na wyjściu, co oznacza negację. Bramki te mają po dwa wejścia i jedno wyjście, co jest charakterystyczne dla bramek NAND.
