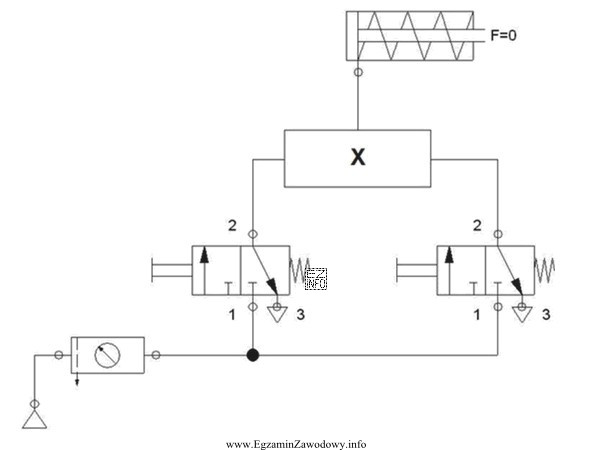

W układach pneumatycznych "wysuw tłoczyska tylko przy jednoczesnym naciśnięciu dwóch przycisków" oznacza konieczność spełnienia dwóch warunków wejściowych naraz. Z punktu widzenia logiki sterowania jest to funkcja AND: sygnał sterujący pojawia się na wyjściu dopiero wtedy, gdy oba sygnały wejściowe są obecne równocześnie (lub co najmniej jednocześnie w wymaganym zakresie czasowym danego rozwiązania).
Elementem, który realizuje taką funkcję w pneumatyce, jest zawór podwójnego sygnału (często nazywany też zaworem logicznym AND lub zaworem dwu-ciśnieniowym). Jego zadaniem jest "przepuszczenie" ciśnienia dalej dopiero wtedy, gdy ciśnienie doprowadzone jest na oba wejścia. Dzięki temu pojedyncze naciśnięcie tylko jednego przycisku nie spowoduje wysuwu siłownika jednostronnego działania.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "Dławiąco-zwrotny" służy przede wszystkim do regulacji natężenia przepływu w jednym kierunku (a w drugim zapewnia swobodny przepływ). Zmienia więc zwykle prędkość ruchu siłownika, ale nie realizuje warunku "tylko gdy dwa sygnały jednocześnie".
- "Przełącznik obiegu" kojarzy się z przełączaniem toru/źródła zasilania lub kierunku/obiegu medium. To inna funkcja niż weryfikacja dwóch równoczesnych sygnałów sterujących.
- "Szybkiego spustu" ma za zadanie szybko odpowietrzyć komorę siłownika, skracając czas powrotu lub poprawiając dynamikę ruchu. Jest elementem "wydajnościowym", a nie logicznym — nie wymusi jednoczesności naciśnięcia dwóch przycisków.
Wskazówka egzaminacyjna: gdy w treści pojawiają się sformułowania "jednocześnie", "dwa przyciski naraz", "dwa warunki", szukaj elementu realizującego logikę AND. Gdy pojawiają się słowa "prędkość", "regulacja", "dławienie" — wtedy rozważ zawory dławiące. Gdy mowa o "szybkim powrocie" lub "szybkim odpowietrzeniu" — wtedy pasuje szybki spust.
