KWALIFIKACJA ELM3 - STYCZEŃ 2022



PYTANIE NR 10.

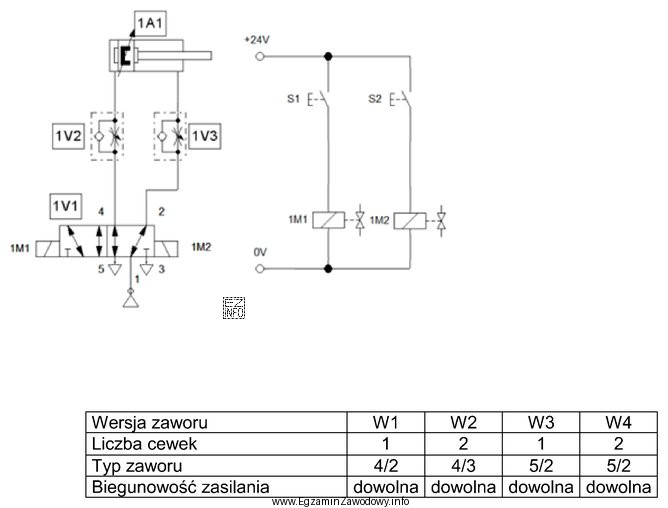

W układzie elektropneumatycznym przedstawionym na ilustracji należy zamontować zawór rozdzielający w wersji
W układzie elektropneumatycznym przedstawionym na ilustracji należy zamontować
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu elektropneumatycznego i tabeli zaworów, odpowiedni zawór do zastosowania w układzie to zawór oznaczony jako W4. Zawór W4 ma 2 cewki i jest typu 5/2, co oznacza, że posiada pięć portów i dwie pozycje sterujące. Taka konfiguracja jest odpowiednia dla układu z dwoma siłownikami pneumatycznymi (1M1 i 1M2), które wymagają niezależnego sterowania w dwóch pozycjach, co jest zgodne z wymaganiami układu przedstawionego na schemacie.
