KWALIFIKACJA TDR1 - CZERWIEC 2018

Wyjaśnienie poprawnej odpowiedzi:

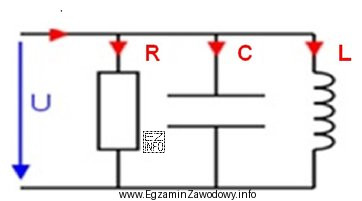

Na przedstawionym schemacie elektrycznym kondensator jest oznaczony symbolem "C". Symbol ten składa się z dwóch równoległych linii, które nie są połączone, co jest charakterystyczne dla kondensatorów. Pozostałe symbole to "R" dla rezystora (prostokąt), "L" dla cewki (zwoje drutu) i "U" dla źródła napięcia (symbol baterii).
