KWALIFIKACJA INF1 - PAŹDZIERNIK 2016



PYTANIE NR 22.

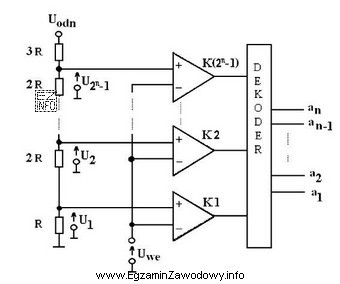

W przedstawionym przetworniku n-bitowym napięcie wejściowe jest jednocześnie porównywane z 2n-1 poziomami odniesienia przy użyciu 2n-1 komparatorów napięcia. Cyfrowe stany wyjściowe komparatorów, po odpowiednim zakodowaniu, dają cyfrową informację wyjściową w kodzie dwójkowym. Jest to przetwornik
W przedstawionym przetworniku n-bitowym napięcie wejściowe jest jednocześ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przedstawiony przetwornik to przetwornik analogowo-cyfrowy (ADC) typu "flash", który jest również znany jako przetwornik "bezpośredniego porównania". W przetworniku typu flash, napięcie wejściowe jest porównywane jednocześnie z wieloma poziomami odniesienia za pomocą wielu komparatorów napięcia. Liczba komparatorów wynosi 2n-1, gdzie n to liczba bitów przetwornika. Stany wyjściowe komparatorów są następnie kodowane przez dekoder do postaci binarnej, co daje cyfrową informację wyjściową.
