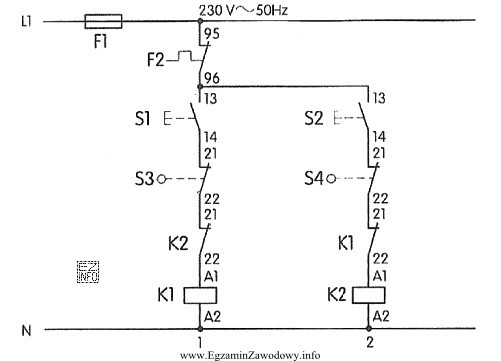

W schematach połączeń układów sterowania (często rysowanych w konwencji "drabinkowej") kluczową umiejętnością jest odczyt symboli graficznych i powiązanie ich z rzeczywistymi elementami aparatury.
Odpowiedź "zestyk rozwierny stycznika, przycisk zwierny, cewkę stycznika" jest właściwa, ponieważ obejmuje trzy bardzo typowe elementy występujące w obwodzie sterowania stycznikiem:
- Zestyk rozwierny (NC) – oznacza styk, który w stanie spoczynkowym jest zamknięty, a po zadziałaniu elementu się rozłącza. W sterowaniu często pełni funkcję blokady lub elementu bezpieczeństwa.
- Przycisk zwierny (NO) – element ręcznego sterowania, który po naciśnięciu zwiera obwód (umożliwia przepływ prądu w torze sterowania), np. do załączenia cewki.
- Cewka stycznika – symbol elementu wykonawczego; po podaniu napięcia na cewkę stycznik przełącza swoje styki główne i pomocnicze.
Pozostałe odpowiedzi są błędne, bo wskazują inne aparaty (np. przekaźnik czasowy, bezpiecznik topikowy, przekaźnik termiczny) albo inny rodzaj styków/przycisków niż te, które trzeba rozpoznać na schemacie. Typowy błąd polega na tym, że uczący się pamięta nazwy "czasowy/termiczny", ale nie weryfikuje, czy na rysunku rzeczywiście jest symbol danego aparatu. Inną częstą pomyłką jest odwrócenie znaczeń NO/NC: uczeń wybiera "zwierny" zamiast "rozwierny" (lub odwrotnie), kierując się skojarzeniem słownym zamiast analizą grafiki symbolu.
Na egzaminie warto stosować procedurę: najpierw rozpoznaj typ symbolu (styk/przycisk/cewka), potem określ jego funkcję (NO czy NC), a na końcu przypisz go do aparatu (stycznik/przekaźnik). To ogranicza strzelanie i zmniejsza ryzyko pomyłek wynikających z podobieństwa odpowiedzi.
