Parametr katalogowy minimalny promień gięcia (często podawany osobno dla instalacji/układania oraz dla pracy eksploatacyjnej) określa, jak mały może być promień łuku, w jaki zostanie wygięty kabel, aby nie powodować nieakceptowalnych strat optycznych i ryzyka uszkodzenia włókien. Zbyt ciasne zgięcia prowadzą do makrozgięć i mikrozgięć, które zwiększają tłumienność toru, a w skrajnych przypadkach mogą spowodować trwałe uszkodzenie.

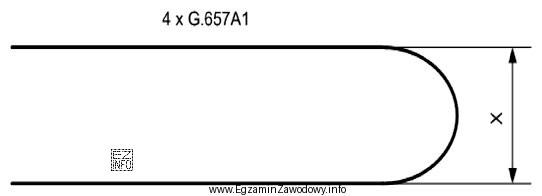

W zadaniu kluczowe jest poprawne przełożenie promienia na wymiar geometryczny w trasie. Jeżeli układ na rysunku wymaga zachowania odległości X odpowiadającej "rozpiętości" łuku (czyli w praktyce średnicy okręgu wyznaczonego przez promień gięcia), to aby promień łuku nie był mniejszy niż minimalny, odległość ta musi wynosić co najmniej dwa razy promień. Stąd poprawna odpowiedź: "dwukrotnie od niego większa."
Dlaczego pozostałe propozycje są błędne?
- "równa jego połowie." — to oznaczałoby łuk o promieniu 0,5× wartości minimalnej, czyli zgięcie znacznie ciaśniejsze niż dopuszczalne. Takie założenie zwiększa ryzyko wzrostu tłumienności oraz uszkodzeń.
- "jemu równa." — ta odpowiedź wynika zwykle z pomylenia promienia ze średnicą. Przy takiej relacji w praktyce geometria łuku mogłaby wymusić promień mniejszy od minimalnego albo brak zapasu montażowego.
- "trzykrotnie od niego większa." — jest zbyt konserwatywna w kontekście relacji promień–średnica. Może wydawać się "bezpieczna", ale nie odpowiada standardowemu przeliczeniu wynikającemu z geometrii i definicji promienia.
W praktyce egzaminacyjnej warto zapamiętać prostą regułę: promień to "połowa szerokości" koła. Gdy w zadaniu pojawia się wymiar odpowiadający rozpiętości łuku, bardzo często trzeba przejść z promienia na średnicę, czyli zastosować współczynnik 2.
