KWALIFIKACJA ELE2 - CZERWIEC 2023 (test 2)



PYTANIE NR 9.

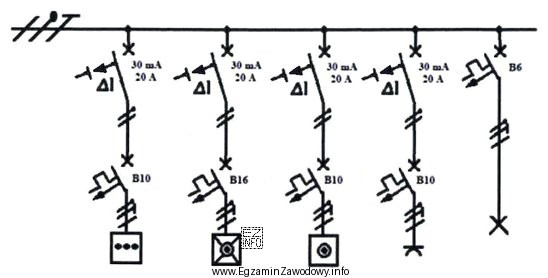

W rozdzielnicy instalacji mieszkaniowej, wykonanej zgodnie z przedstawionym schematem, należy zainstalować
Ilustracja przedstawia schemat elektryczny rozdzielnicy instalacji mieszkaniowej, który jest częścią pytania egzaminacyjnego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź wynika bezpośrednio ze zliczenia aparatów na schemacie rozdzielnicy.
Na rysunku widać podział obwodów na grupy chronione przez wyłączniki różnicowoprądowe oraz liczbę obwodów jednofazowych zabezpieczonych wyłącznikami nadprądowymi. Po poprawnym odczycie wychodzą 4 RCD i 5 jednofazowych MCB.

Pełne wyjaśnienie:

W tego typu zadaniu kluczowe jest czytanie schematu rozdzielnicy i rozdzielenie dwóch rodzajów aparatów:

  • wyłączniki różnicowoprądowe (RCD) – elementy ochrony dodatkowej, zwykle obejmujące swoim działaniem grupę obwodów,
  • wyłączniki nadprądowe (MCB) – zabezpieczenia poszczególnych obwodów przed przeciążeniem i zwarciem.

Aby dojść do poprawnej odpowiedzi, należy wykonać dwie niezależne czynności:

  1. Policzyć liczbę RCD widocznych na schemacie (każdy taki aparat stanowi oddzielny element w rozdzielnicy).
  2. Policzyć liczbę obwodów jednofazowych zabezpieczonych wyłącznikami nadprądowymi i pamiętać, że pytanie dotyczy właśnie jednofazowych wyłączników nadprądowych.

Odpowiedź "cztery wyłączniki różnicowoprądowe i pięć jednofazowych wyłączników nadprądowych" jest poprawna, bo odpowiada zliczeniu aparatów wskazanych w schemacie.

Pozostałe propozycje są typowe dla częstych pomyłek:

  • Wariant z pięcioma RCD zwykle wynika z błędnego doliczenia elementu, który nie jest RCD (np. rozłącznika/wyłącznika głównego) albo z podwójnego policzenia jednego aparatu.
  • Warianty zawierające cztery trójfazowe wyłączniki nadprądowe sugerują nieprawidłową interpretację obwodów jako trójfazowych; w zadaniu trzeba rozróżnić, czy dany obwód na schemacie jest 1‑ czy 3‑fazowy, i liczyć tylko te wskazane w odpowiedzi.
  • Wariant z jednym RCD jest charakterystyczny dla zgadywania "typowej" rozdzielnicy zamiast analizy rysunku; schemat pokazuje więcej niż jeden człon różnicowoprądowy.

Wskazówka egzaminacyjna: po pierwszym zliczeniu wykonaj szybki "audyt" – sprawdź, czy każdy obwód końcowy ma przypisany własny wyłącznik nadprądowy oraz czy grupy obwodów są logicznie przypisane do RCD (np. kilka obwodów pod jednym RCD). To ogranicza błędy nieuwagi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wyłącznik różnicowoprądowy w rozdzielnicy?
Wyłącznik różnicowoprądowy (RCD) odłącza zasilanie, gdy wykryje prąd upływu (różnicę między prądem w przewodzie fazowym i neutralnym). Stosuje się go głównie jako ochronę dodatkową przed porażeniem oraz przy uszkodzeniach izolacji. Na schematach zwykle chroni grupę kilku obwodów.
Co to jest jednofazowy wyłącznik nadprądowy i do czego służy?
Jednofazowy wyłącznik nadprądowy (MCB) zabezpiecza pojedynczy obwód 230 V przed przeciążeniem i zwarciem. W rozdzielnicy najczęściej ma go każdy obwód końcowy (np. gniazda, oświetlenie). W zadaniach egzaminacyjnych liczy się je po liczbie obwodów i przypisanych zabezpieczeń na schemacie.
Jak rozpoznać na schemacie RCD i MCB?
Najpewniej rozpoznaje się je po symbolu i opisie aparatu: RCD ma oznaczenia związane z prądem różnicowym (np. IΔn) i zwykle obejmuje więcej torów, a MCB ma oznaczenie charakterystyki i prądu znamionowego (np. B/C i In). W zadaniu trzeba czytać legendę i oznaczenia przy aparatach.
Dlaczego w rozdzielnicy bywa kilka wyłączników różnicowoprądowych?
Kilka RCD stosuje się, aby podzielić instalację na sekcje i ograniczyć skutki zadziałania jednego aparatu (nie wyłącza się wtedy całe mieszkanie). Ułatwia to też diagnostykę usterek oraz poprawia ciągłość zasilania części obwodów. W zadaniach liczba RCD wynika z podziału obwodów na schemacie.
Jak policzyć liczbę aparatów w rozdzielnicy na podstawie schematu?
Najpierw zlicz osobno aparaty główne (np. RCD), a potem zabezpieczenia poszczególnych obwodów (MCB). Nie mieszaj obwodów 1‑fazowych z 3‑fazowymi: zabezpieczenie 3‑fazowe to inny aparat niż jednofazowe. Na końcu porównaj wynik z odpowiedziami, ale bez "zgadywania" typowego układu.
Czy jeden RCD dla całego mieszkania to zawsze dobry pomysł?
Nie zawsze. Jeden RCD może powodować wyłączenie całej instalacji przy pojedynczym uszkodzeniu lub upływie w jednym obwodzie. Z tego powodu w praktyce często dzieli się obwody na kilka RCD. W zadaniu egzaminacyjnym nie ocenia się "czy to dobre", tylko odczytuje liczbę RCD pokazanych na schemacie.
Jakie błędy najczęściej popełnia się przy zliczaniu RCD i MCB?
Najczęstsze błędy to: pominięcie jednego obwodu na schemacie, podwójne policzenie aparatu, mylenie rozłącznika/wyłącznika głównego z RCD oraz traktowanie zabezpieczenia trójfazowego jak trzech jednofazowych. Pomaga zliczanie "po grupach" oraz szybkie sprawdzenie, czy każdy obwód ma swoje zabezpieczenie.
Kiedy na schemacie pojawiają się wyłączniki nadprądowe trójfazowe?
Wyłączniki nadprądowe trójfazowe stosuje się przy odbiornikach lub obwodach trójfazowych (np. niektóre płyty, silniki, zasilanie rozdzielnic). Na schemacie zwykle widać wtedy trzy tory (L1, L2, L3) lub jedno zabezpieczenie obejmujące trzy fazy. W tym pytaniu kluczowe jest, że poprawna odpowiedź dotyczy liczby aparatów jednofazowych.
Dlaczego odpowiedzi w zadaniu podają jednocześnie liczbę RCD i MCB?
Bo zadanie sprawdza dwie umiejętności naraz: rozpoznanie członów różnicowoprądowych (RCD) oraz policzenie zabezpieczeń obwodów (MCB) z dokumentacji. W praktyce elektryk często przygotowuje listę aparatów do montażu rozdzielnicy, więc musi poprawnie odczytać oba typy zabezpieczeń z projektu lub schematu.
Jak przygotować się do zadań ze schematów rozdzielnic na ELE.2?
Ćwicz rozpoznawanie symboli aparatów i konsekwentne zliczanie: najpierw RCD, potem MCB, na końcu podsumowanie. Rób też zadania, w których obok obwodów jednofazowych pojawiają się trójfazowe, bo to częste źródło pomyłek. Warto uczyć się na realnych schematach z opisami obwodów i legendą.
