W zadaniach o łączach światłowodowych stosuje się budżet mocy zapisany w decybelach. Straty pasywne (tłumienie włókna, złączy i spawów) dodają się, natomiast element aktywny (wzmacniacz) ma wzmocnienie, które odejmuje się od sumy strat, bo kompensuje ubytek mocy sygnału.
1) Strata w światłowodzie

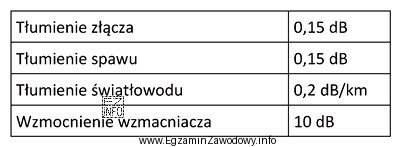

Podane tłumienie jednostkowe to 0,2 dB/km. Dla 50 km: 50 × 0,2 = 10 dB.
2) Straty na złączach
Są 4 złącza, każde po 0,15 dB: 4 × 0,15 = 0,6 dB.
3) Straty na spawach
Są 4 spawy, każdy po 0,15 dB: 4 × 0,15 = 0,6 dB.
4) Suma strat pasywnych
10 dB + 0,6 dB + 0,6 dB = 11,2 dB.
5) Uwzględnienie wzmacniacza
Wzmocnienie wzmacniacza wynosi 10 dB, więc bilans: 11,2 dB − 10 dB = 1,2 dB. To oznacza, że mimo wzmacniacza na całej trasie pozostaje jeszcze 1,2 dB strat.
Dlaczego pozostałe wyniki są błędne?
- Wartości typu 11,2 dB odpowiadają sumie strat pasywnych, ale pomijają wpływ wzmacniacza.
- Wynik 21,2 dB zwykle wynika z mechanicznego dodania wzmocnienia zamiast jego odjęcia (traktowanie wzmacniacza jak kolejnej straty).
- Wynik 0,5 dB sugeruje pominięcie części składowych (np. jednych z elementów punktowych) lub błąd rachunkowy.
Wskazówka egzaminacyjna: przed obliczeniem nazwij składniki jako strata albo zysk. To pomaga uniknąć najczęstszej pomyłki znaku przy wzmacniaczu.
