KWALIFIKACJA ELM4 - STYCZEŃ 2023



PYTANIE NR 6.

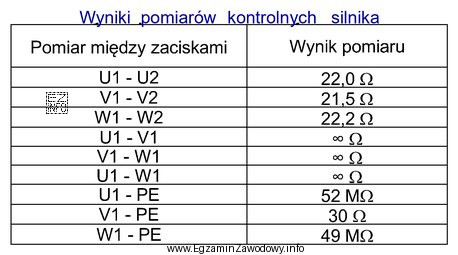

W tabeli przedstawiono wyniki pomiarów rezystancji uzwojeń i rezystancji izolacji silnika trójfazowego pompy hydraulicznej wykonane podczas jego przeglądu. Wyniki tych pomiarów wskazują na
W tabeli przedstawiono wyniki pomiarów rezystancji uzwojeń i rezystancji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyniki pomiarów rezystancji izolacji między uzwojeniami V1 - V2 a obudową silnika (V1 - PE = 30 Ω i V2 - PE = 30 Ω) są znacznie niższe niż typowe wartości dla sprawnej izolacji, które powinny wynosić kilka megaomów. Wskazuje to na zwarcie między tymi uzwojeniami a obudową silnika. Pozostałe pomiary rezystancji uzwojeń są w normie, co wyklucza inne uszkodzenia, takie jak przerwy w uzwojeniach.
