KWALIFIKACJA ELM4 - CZERWIEC 2021



PYTANIE NR 8.

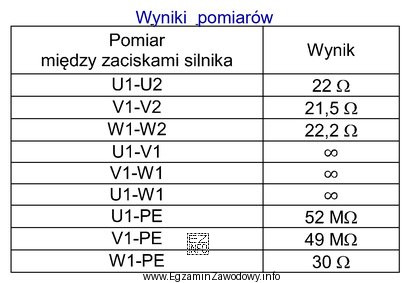

W tabeli przedstawiono wyniki pomiarów rezystancji uzwojeń i rezystancji izolacji silnika trójfazowego pompy hydraulicznej wykonane podczas jego przeglądu. Wyniki tych pomiarów wskazują na
W tabeli przedstawiono wyniki pomiarów rezystancji uzwojeń i rezystancji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyniki pomiarów rezystancji izolacji między uzwojeniem W1-W2 a obudową silnika (W1-PE) wynoszą 30 Ω, co jest znacznie niższą wartością w porównaniu do innych pomiarów izolacji (U1-PE i V1-PE), które wynoszą odpowiednio 52 MΩ i 49 MΩ. Niska wartość rezystancji wskazuje na zwarcie między tym uzwojeniem a obudową silnika.
