KWALIFIKACJA ELE5 - CZERWIEC 2023

Wyjaśnienie poprawnej odpowiedzi:

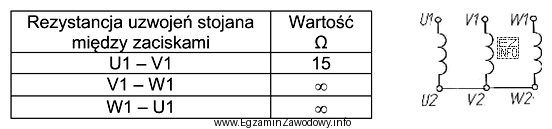

W tabeli przedstawiono wyniki pomiarów rezystancji uzwojeń stojana silnika trójfazowego. Rezystancja między zaciskami U1 – V1 wynosi 15 Ω, co jest wartością typową dla sprawnych uzwojeń. Rezystancja między zaciskami V1 – W1 oraz W1 – U1 wynosi nieskończoność (∞), co wskazuje na przerwę w obwodzie. Ponieważ przerwa występuje w obu przypadkach, gdy mierzona jest rezystancja z udziałem zacisku W1, można stwierdzić, że przerwa znajduje się w uzwojeniu W1 – W2.
