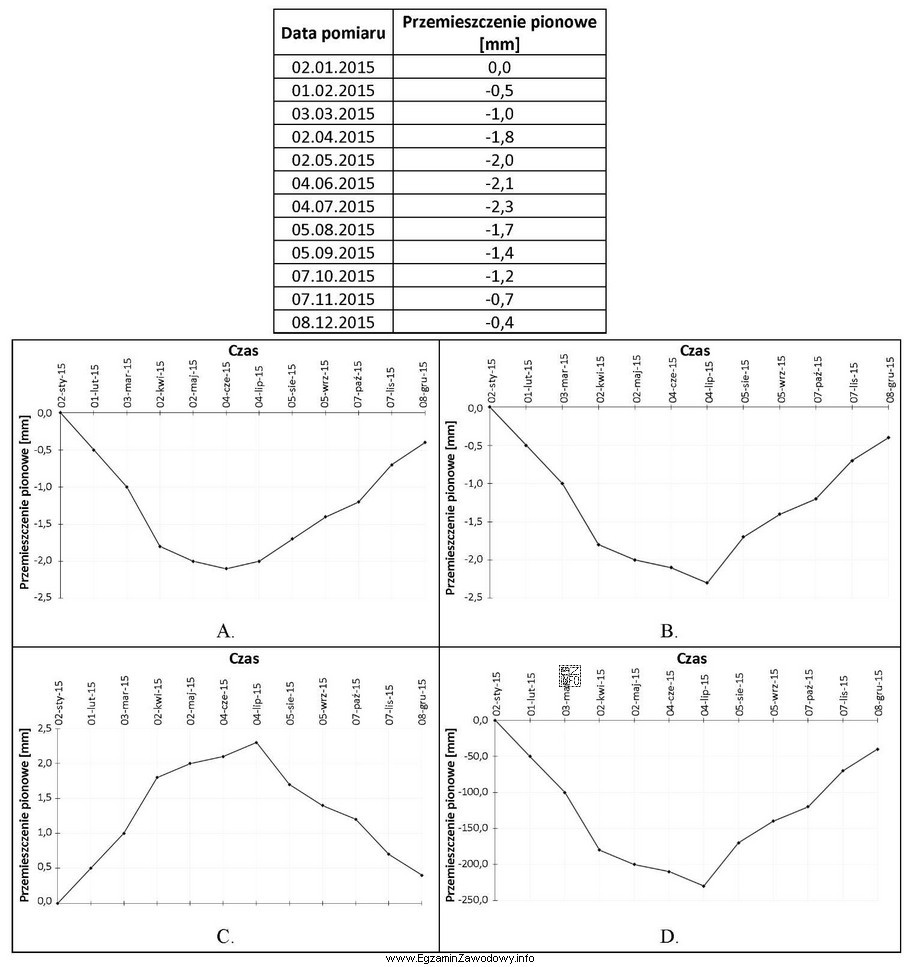

W zadaniach z monitoringu przemieszczeń pionowych porównuje się szereg czasowy (kolejne pomiary okresowe) zapisany w tabeli z wykresem. Aby wskazać poprawny rysunek, trzeba sprawdzić nie tylko "ogólny trend", ale zgodność każdego punktu wykresu z wpisem w tabeli.
Jak weryfikować zgodność krok po kroku:
- Oś X (czas/epoki): punkty na wykresie muszą być ułożone w tej samej kolejności, co pomiary w tabeli (np. 1., 2., 3. epoka). Błędna kolejność daje inny kształt łamanej.
- Oś Y (przemieszczenie): wartości na wykresie muszą odpowiadać liczbowo danym z tabeli (z uwzględnieniem skali osi). Nawet jeśli kształt jest podobny, inna amplituda zmian oznacza niezgodność.
- Znak przemieszczenia: istotne jest, czy wartości dodatnie/ujemne są po właściwej stronie zera. Częsty błąd to wybór wykresu "odwróconego" (symetrycznego względem osi poziomej), co zmienia interpretację: osiadanie vs podniesienie.
- Ekstrema i zmiany kierunku: jeśli w tabeli występuje maksimum/minimum lub moment zmiany kierunku przemieszczeń, na poprawnym wykresie musi pojawić się analogiczny "zwrot" łamanej w tej samej epoce.
Odpowiedź "B." jest poprawna, ponieważ jako jedyna zachowuje jednocześnie: właściwą kolejność epok, zgodne znaki wartości względem zera oraz zgodne różnice między kolejnymi pomiarami (wielkość przyrostów/spadków).
Pozostałe rysunki są niepoprawne typowo z jednego z powodów: mają odwrócony znak (wykres lustrzany), inną skalę (zbyt duże lub zbyt małe wahania), albo przesunięte w czasie ekstrema (zmiana kierunku w innej epoce niż w tabeli). W praktyce geodezyjnej taka pomyłka prowadziłaby do błędnej oceny bezpieczeństwa obiektu i dynamiki osiadań.
