KWALIFIKACJA BUD19 - STYCZEŃ 2019 (test 2)

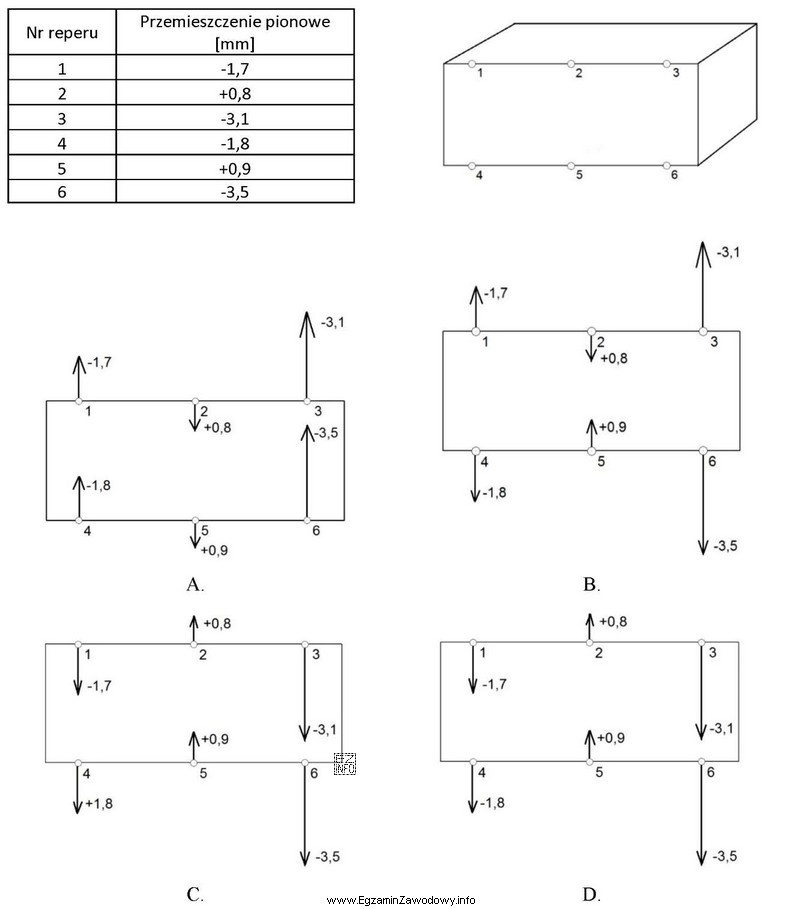

W zadaniach z monitoringu przemieszczeń pionowych repery stanowią punkty odniesienia, dla których w kolejnych epokach pomiarowych wyznacza się zmianę wysokości (przemieszczenie pionowe). W tabeli podane są wartości przemieszczeń, a w odpowiedziach przedstawiono szkice z wektorami (strzałkami) przypisanymi do reperów na ścianie obiektu.

Jak rozwiązać zadanie krok po kroku:

1. Zidentyfikuj repery (kolejność i położenie na ścianie) tak, aby nie pomylić przypisania wartości z tabeli do punktu na szkicu.
2. Sprawdź zwrot wektora dla każdego reperu: dodatnie i ujemne przemieszczenia muszą odpowiadać przeciwnym kierunkom (typowo: ruch w górę vs ruch w dół). Jeśli w materiale egzaminacyjnym przyjęto konkretną konwencję, należy się jej trzymać konsekwentnie dla wszystkich reperów.
3. Porównaj wielkości: reper o większej wartości bezwzględnej przemieszczenia powinien mieć wyraźnie dłuższy wektor niż reper o mniejszej wartości bezwzględnej. Nie zawsze trzeba znać dokładną skalę rysunku, ale relacje (większy/mniejszy/zero) muszą się zgadzać.
4. Uwzględnij wartości bliskie zeru: jeśli któryś reper ma przemieszczenie równe 0 lub pomijalnie małe, na poprawnym szkicu wektor powinien być odpowiednio zerowy lub bardzo krótki.

Dlaczego pozostałe szkice bywają błędne:

• Błędny zwrot – co najmniej jeden reper ma strzałkę skierowaną przeciwnie niż wynika to z wartości w tabeli (typowa pomyłka przy znaku).
• Błędna proporcja długości – kierunki mogą się zgadzać, ale długości strzałek nie odzwierciedlają relacji między wartościami (np. wektor dla mniejszego przemieszczenia narysowano dłuższy).
• Zła identyfikacja reperów – szkic może pasować "ogólnie", ale po sprawdzeniu kolejnych punktów okazuje się, że wartości przypisano do niewłaściwych reperów.

Najbezpieczniejsza strategia egzaminacyjna to kontrola wszystkich reperów po kolei: zgodność musi dotyczyć jednocześnie znaku (kierunku) i wielkości (długości wektora). Pojedyncza niezgodność dyskwalifikuje szkic.
