KWALIFIKACJA ELE5 - STYCZEŃ 2020 (test 2)

PYTANIE NR 38.

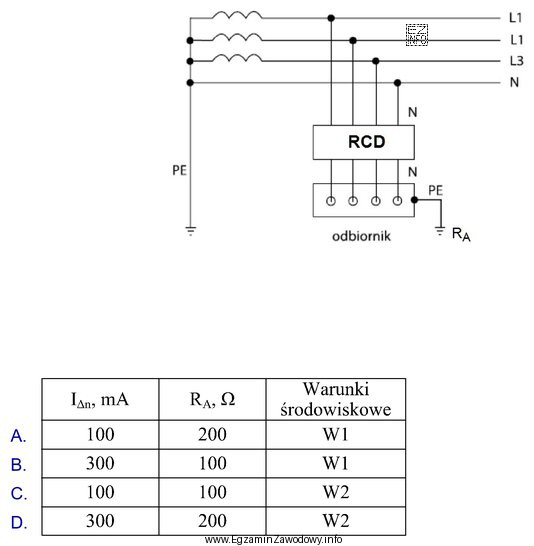

W tabeli zestawiono znamionowe prądy różnicowe I_n wyłączników różnicowoprądowych oraz wyniki pomiarów rezystancji uziemień R_A w różnych warunkach środowiskowych dla instalacji zasilanych z układu sieciowego, którego schemat przedstawiono na rysunku. W której instalacji stan techniczny uziemienia powoduje nieskuteczność ochrony przeciwporażeniowej?

W tabeli zestawiono znamionowe prądy różnicowe <i>I<

A.
B.
C.
D.
	Zostaw bez odpowiedzi

Wyjaśnienie poprawnej odpowiedzi:
Instalacja D ma zbyt dużą rezystancję uziemienia R_A w stosunku do znamionowego prądu różnicowego I_n wyłącznika różnicowoprądowego. W wyniku tego, prąd upływu jest mniejszy niż wymagany prąd zadziałania RCD, co powoduje nieskuteczność ochrony przeciwporażeniowej.
