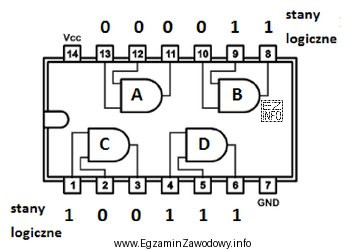

W tego typu zadaniu diagnozuje się układ cyfrowy na podstawie pokazanych stanów logicznych. Dla każdej bramki należy wykonać tę samą procedurę:
- odczytać stany 0/1 na wejściach danej bramki,
- znać (lub rozpoznać z symbolu na schemacie) typ bramki,
- wyznaczyć, jaki stan powinien pojawić się na wyjściu na podstawie tablicy prawdy,
- porównać wynik oczekiwany z wynikiem rzeczywistym zaznaczonym na rysunku.
Uszkodzona bramka to taka, dla której istnieje sprzeczność między wejściami a wyjściem (np. wyjście ma stan przeciwny do wymaganego przez funkcję logiczną), przy założeniu, że odczytano właściwe połączenia i kierunek sygnału.
Odpowiedź "Bramka B." jest poprawna, ponieważ to właśnie dla tej bramki na rysunku wyjście nie odpowiada temu, co wynika z jej działania dla podanych stanów wejściowych.
Pozostałe odpowiedzi są niepoprawne, ponieważ dla "Bramka A.", "Bramka C." oraz "Bramka D." pokazane stany na wyjściach są zgodne z tablicami prawdy tych bramek (dla wskazanych na schemacie wejść). Typowym błędem jest pomylenie negacji (kółko na wyjściu) lub nieuwzględnienie, że dana bramka może mieć więcej niż dwa wejścia, co zmienia wniosek o stanie wyjściowym.
Wskazówka egzaminacyjna: sprawdzaj bramki po kolei i zapisuj pośrednio wynik "powinno być 0/1", aby nie zgubić się w analizie całego układu.
