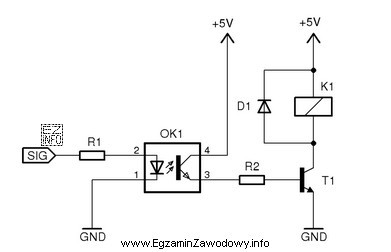

W typowych układach sterowania z użyciem transoptora (optoizolatora) po stronie wejściowej znajduje się dioda LED, która świecąc pobudza element światłoczuły po stronie wyjściowej. Aby LED działała poprawnie i nie uległa uszkodzeniu, jej prąd musi być ograniczony. Tę funkcję realizuje rezystor szeregowy – w tym pytaniu jest to R1.
Odpowiedź "ograniczenia natężenia prądu wejściowego transoptora OK1" jest poprawna, ponieważ prąd LED transoptora zależy od napięcia sterującego i spadku napięcia na diodzie. Bez rezystora (lub przy zbyt małej jego wartości) prąd mógłby przekroczyć dopuszczalne wartości, co prowadzi do przegrzewania i uszkodzenia LED, a w konsekwencji do braku sterowania dalszym stopniem (np. tranzystorem i przekaźnikiem).
Pozostałe odpowiedzi są błędne z typowych powodów:
- "ustawienia wartości napięcia załączenia cewki K1" – napięcie zadziałania cewki zależy od parametrów przekaźnika i zasilania cewki. Rezystor w torze wejściowym transoptora nie jest elementem służącym do "ustawiania" progu zadziałania cewki (to inna część układu).
- "regulacji czasu załączania tranzystora T1" – regulacja czasu zwykle wymaga elementu pojemnościowego (RC) lub układu czasowego. Sam rezystor, jeżeli nie tworzy stałej czasowej z pojemnością, nie jest typowym regulatorem opóźnienia załączania.
- "izolowania optycznego mikrokontrolera SIG od przekaźnika K1" – izolację optyczną realizuje transoptor jako całość (sprzężenie światłem), a nie pojedynczy rezystor. R1 jest elementem pomocniczym zapewniającym prawidłowy prąd LED.
Wskazówka egzaminacyjna: gdy na schemacie widzisz transoptor, najpierw zidentyfikuj stronę LED. Jeżeli obok LED jest rezystor w szeregu, to niemal zawsze odpowiada za ograniczenie prądu LED i ustawienie poziomu wysterowania. Dopiero potem analizuj stopień tranzystorowy i obciążenie (np. cewkę przekaźnika).
