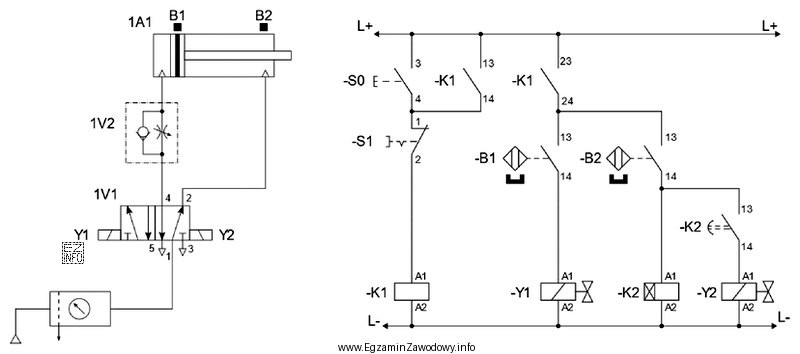

W układzie elektropneumatycznym przedstawionym na rysunku po wciśnięciu przycisku S0 tłoczysko siłownika 1A1 wysuwa się, natomiast nie wsuwa się, mimo iż przekaźnik czasowy K2 odliczył czas 10 sekund. Powodem wadliwej pracy układu może być usterka polegająca na
W układzie elektropneumatycznym przedstawionym na rysunku po wciśnię
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu elektropneumatycznego, problem z niewsuwaniem się tłoczyska siłownika 1A1, mimo odliczenia czasu przez przekaźnik K2, wskazuje na potencjalną nieciągłość w połączeniu -Y2:A2/L-. Przekaźnik K2 jest odpowiedzialny za odwrócenie kierunku działania siłownika poprzez aktywację zaworu Y2, który steruje wsuwaniem tłoczyska. Jeśli połączenie -Y2:A2/L- jest przerwane, zawór Y2 nie zostanie aktywowany, co uniemożliwi wsunięcie tłoczyska.
