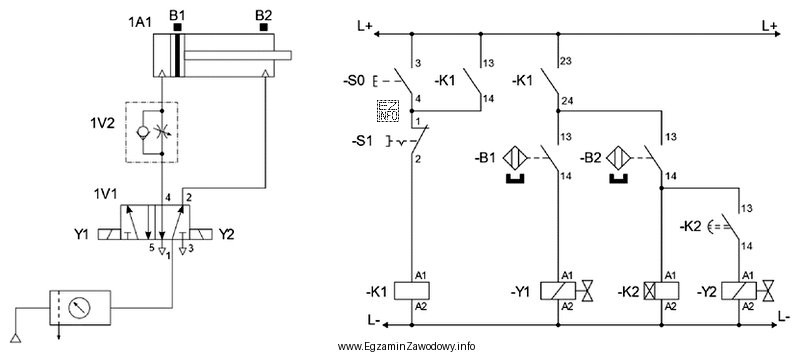

W układzie elektropneumatycznym przedstawionym na rysunku po wciśnięciu przycisku S0 tłoczysko siłownika 1A1 wysuwa się, natomiast nie wsuwa się, mimo iż przekaźnik czasowy K2 odliczył czas 10 sekund. Powodem wadliwej pracy układu może być usterka polegająca na
W układzie elektropneumatycznym przedstawionym na rysunku po wciśnię
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu elektropneumatycznego, problem z niewsuwaniem się tłoczyska siłownika 1A1, mimo odliczenia czasu przez przekaźnik K2, wskazuje na potencjalną usterkę w połączeniu elektromagnesu Y2 z zasilaniem A2/L-. Elektromagnes Y2 jest odpowiedzialny za wsuwanie tłoczyska, więc jego nieciągłość połączenia może uniemożliwić prawidłowe działanie siłownika.
