KWALIFIKACJA ELM4 - STYCZEŃ 2023



PYTANIE NR 31.

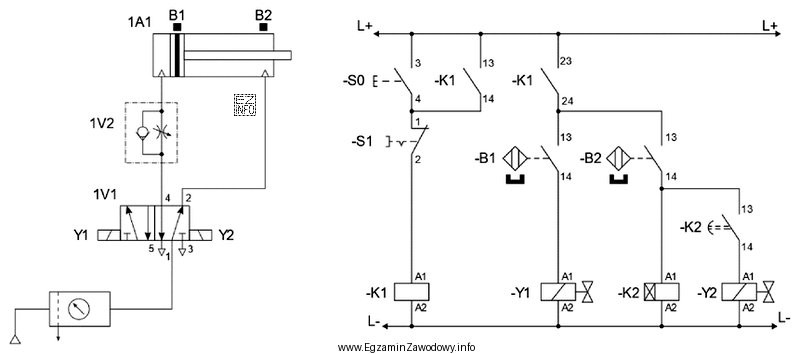

W układzie elektropneumatycznym przedstawionym na rysunku po wciśnięciu przycisku S0 tłoczysko siłownika 1A1 wysuwa się, natomiast nie wsuwa się mimo, iż przekaźnik czasowy K2 odliczył czas 10 sekund. Powodem wadliwej pracy układu może być usterka polegająca na
W układzie elektropneumatycznym przedstawionym na rysunku po wciśnię
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schemat układu elektropneumatycznego, można zauważyć, że przekaźnik Y2 jest odpowiedzialny za wsuwanie tłoczyska siłownika 1A1. Jeśli połączenie -Y2:A2/L- jest nieciągłe, przekaźnik Y2 nie zostanie aktywowany, co skutkuje brakiem wsuwania tłoczyska siłownika po upływie czasu odliczanego przez przekaźnik czasowy K2. Pozostałe odpowiedzi nie pasują do opisanego problemu, ponieważ dotyczą innych elementów układu, które nie mają bezpośredniego wpływu na wsuwanie tłoczyska siłownika 1A1.
